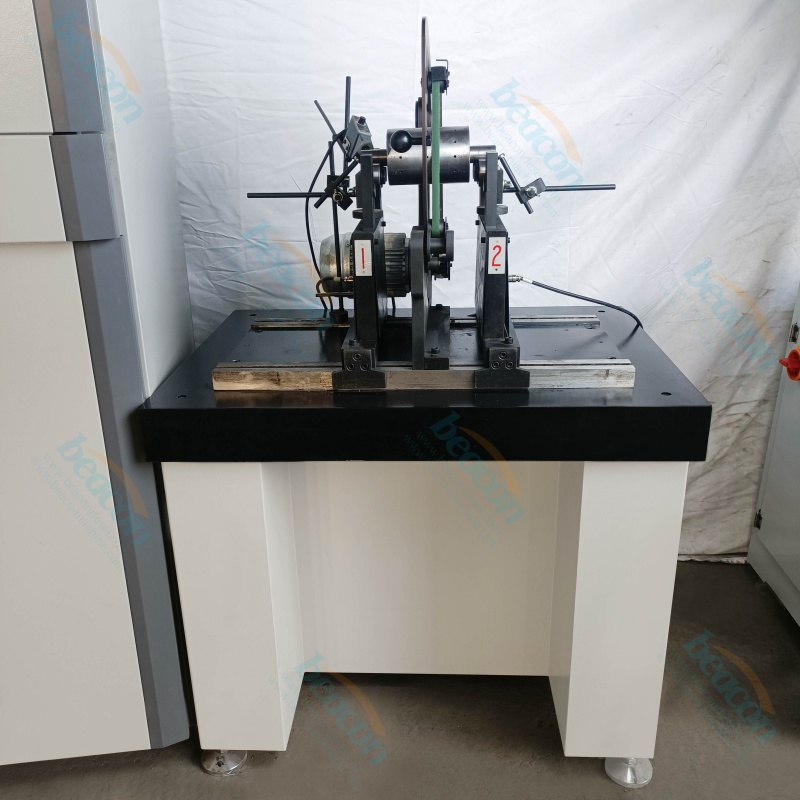

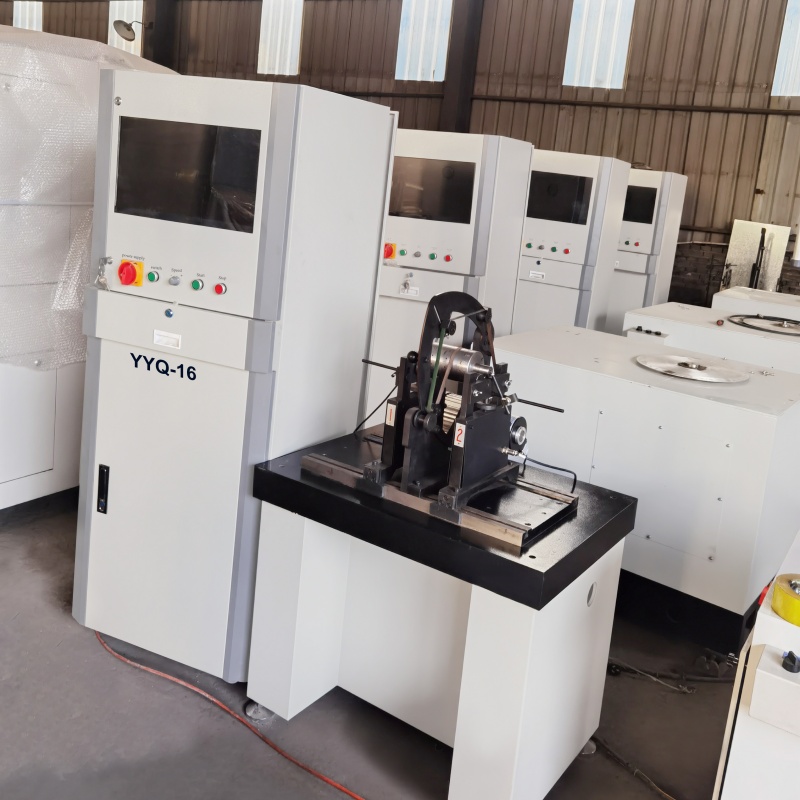

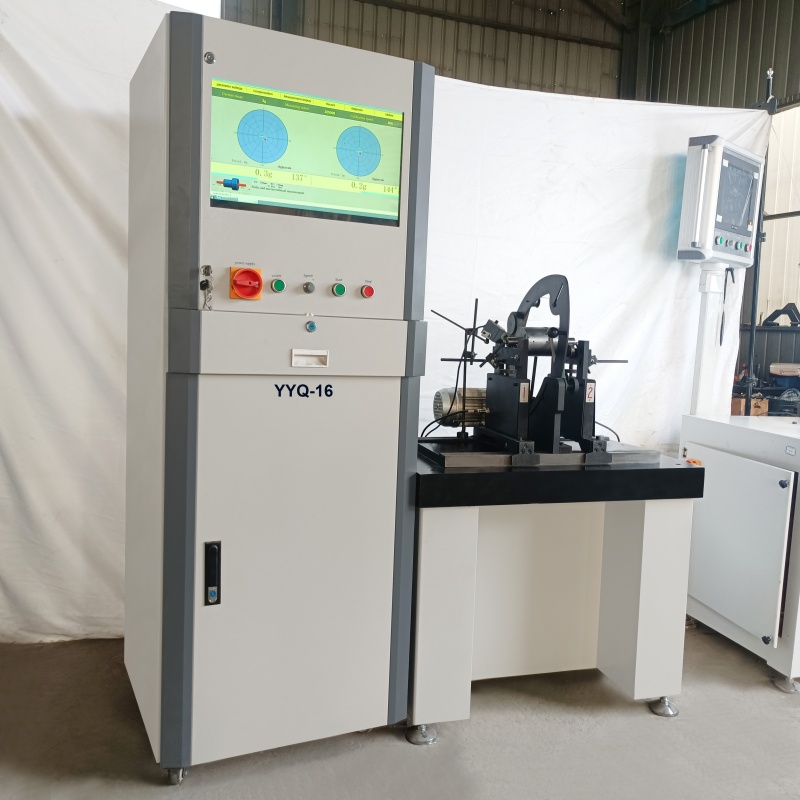

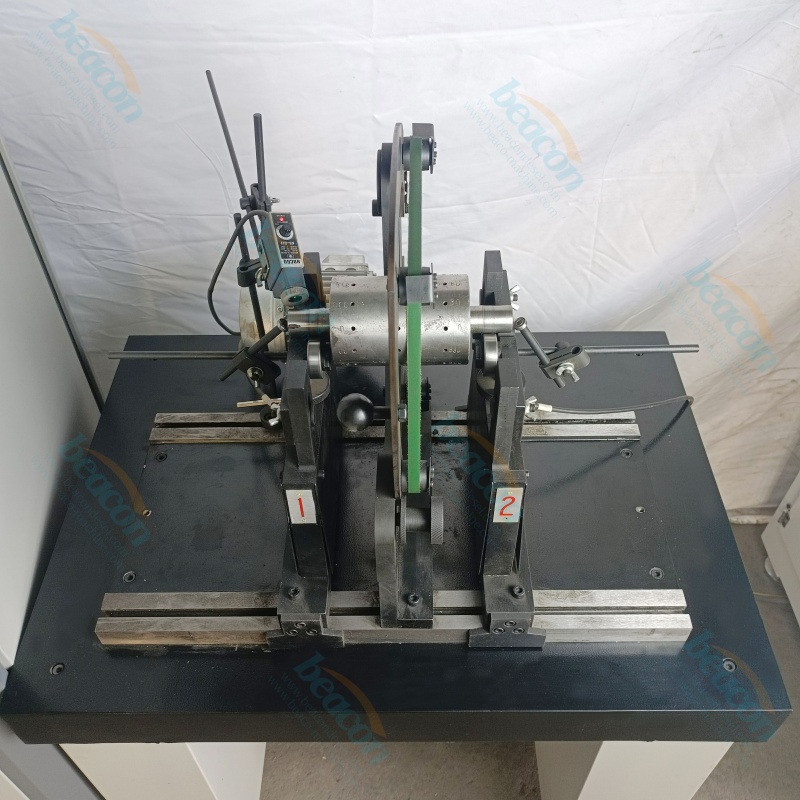

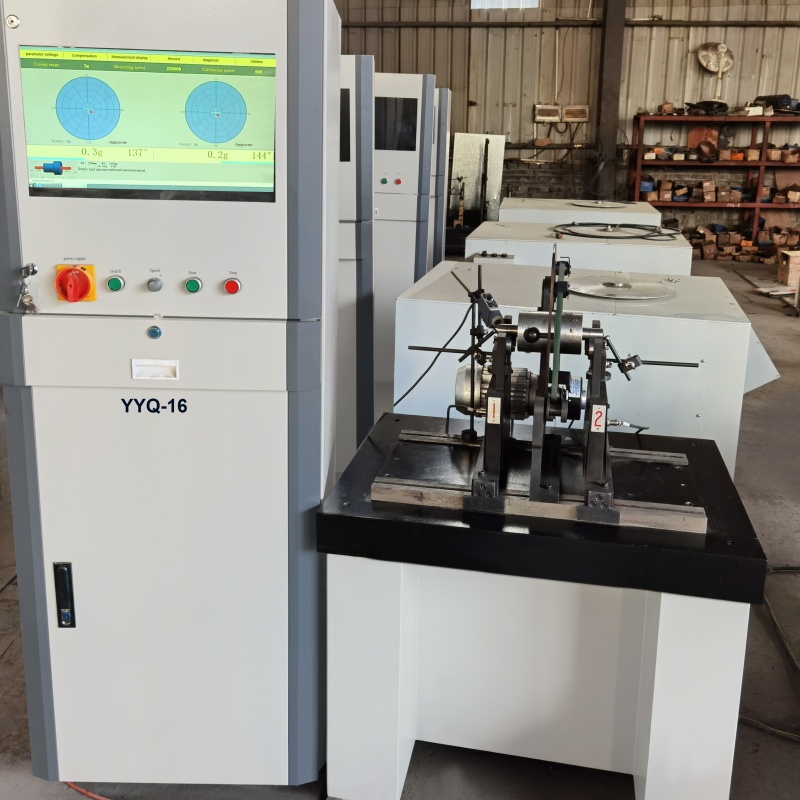

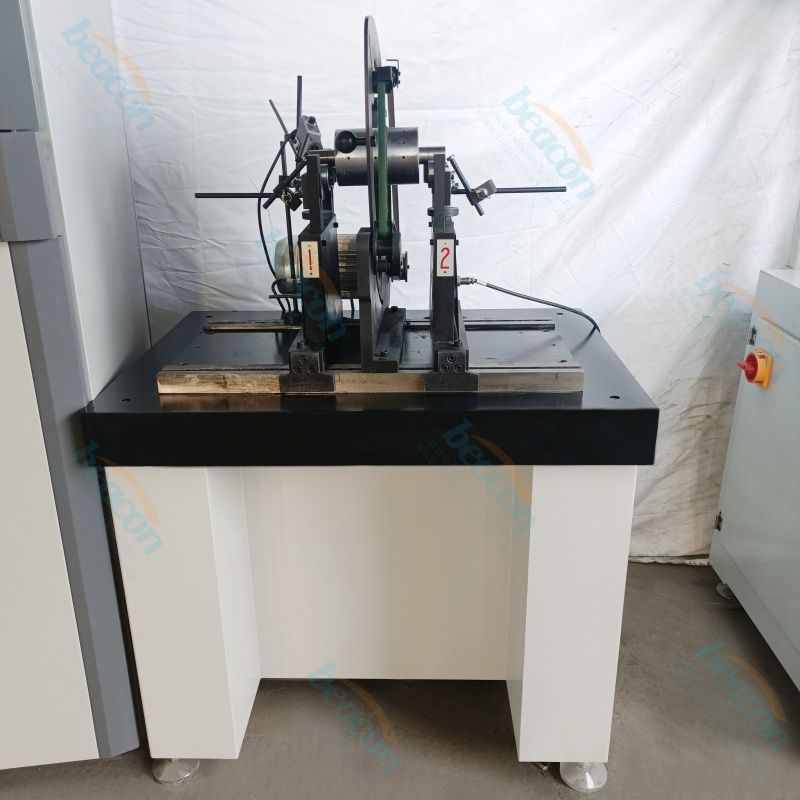

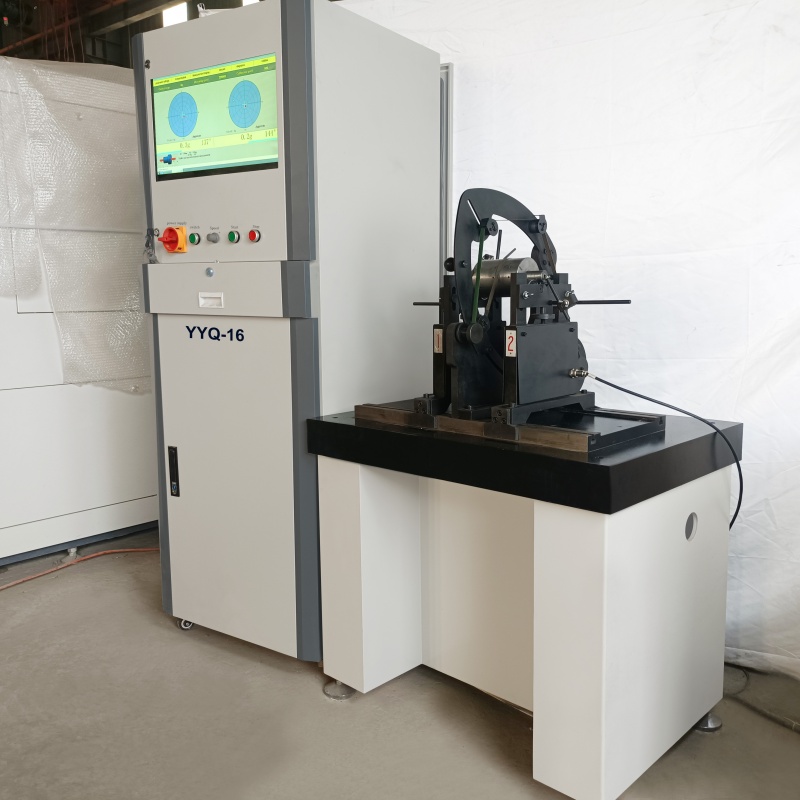

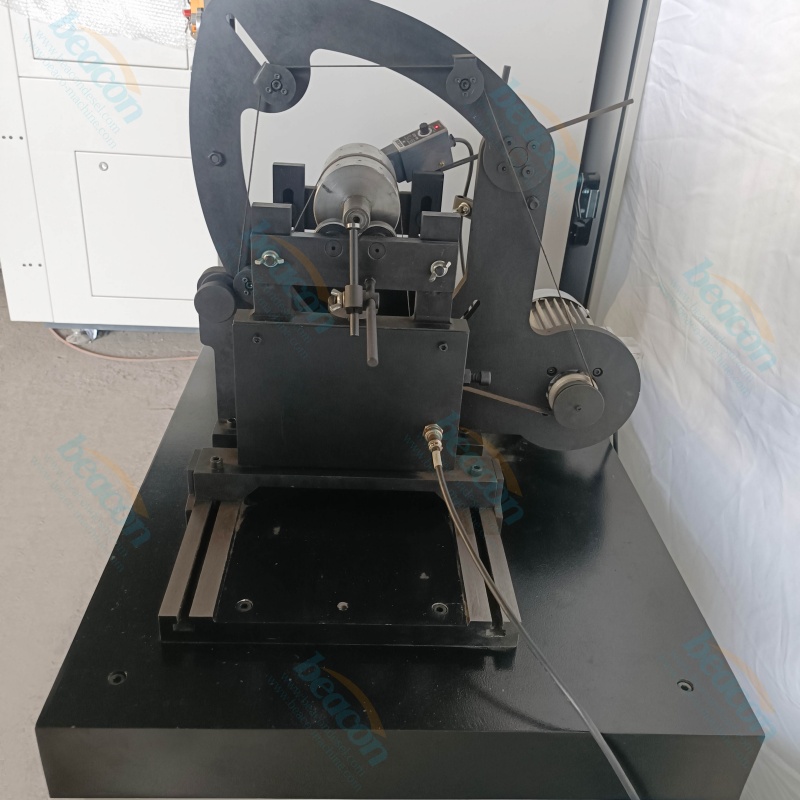

Máquina equilibradora dinámica de rodamiento duro horizontal general YYQ-16

Aplicaciones de equilibrado en distintas industrias

Diseñada para talleres de producción, talleres de reparación y líneas de remanufactura, la plataforma de equilibrado admite rotores de turbocompresor, armaduras de micromotores, impulsores de ventiladores, impulsores de bombas y diversas piezas rotativas de alta velocidad. Las configuraciones de cojinete rígido y cojinete suave cubren piezas ligeras y pesadas.

Tecnología de cojinete rígido y cojinete suave

El equilibrado con cojinete rígido opera en o por debajo de la primera resonancia de la suspensión, ofreciendo alta estabilidad y tolerancia para piezas pesadas. El equilibrado con cojinete suave opera por encima de la resonancia con mayor sensibilidad, ideal para rotores ligeros y componentes pequeños de alta velocidad como núcleos de turbocompresor.

Accionamiento por junta universal y cardán

El accionamiento por junta universal permite el equilibrado preciso de ejes largos y piezas irregulares transmitiendo la rotación mediante acoplamientos flexibles. El cardán admite una gama más amplia de geometrías de rotor, incluidas poleas, volantes e impulsores multietapa.

Medición de precisión y reducción de desequilibrio

La instrumentación de medición calibrada alcanza niveles de desequilibrio residual típicamente inferiores a 1 g.mm/kg, con una tasa de reducción de desequilibrio igual o superior a 95 por ciento. La visualización en tiempo real de magnitud y fase admite corrección en uno o dos planos.

Preguntas frecuentes

P1. ¿Cuál es la diferencia entre equilibrado con cojinete rígido y cojinete suave?
El cojinete rígido opera por debajo de la primera resonancia de la suspensión y ofrece mayor estabilidad para rotores pesados. El cojinete suave opera por encima de la resonancia y aporta mayor sensibilidad para componentes ligeros como núcleos de turbocompresor.

P2. ¿Qué método de accionamiento se adapta a ejes largos y rotores irregulares?
La junta universal y el cardan admiten ejes largos, poleas y geometrías irregulares. El accionamiento por correa se utiliza típicamente para rotores ligeros compactos.

P3. ¿Qué rango de masa de pieza se admite?
La plataforma cubre un amplio rango de masa desde rotores sub-kilogramétricos hasta piezas industriales pesadas según el modelo seleccionado.

P4. ¿Se puede ajustar la velocidad de equilibrado durante la prueba?
Sí. La velocidad de equilibrado es variable de forma continua dentro del rango de RPM admitido para adaptarse al diseño del rotor y la distribución de peso.

P5. ¿Cuál es la tasa típica de reducción de desequilibrio?
Se puede alcanzar una tasa de reducción de desequilibrio del 95 por ciento o superior en condiciones estándar de calibración, con un desequilibrio residual típicamente inferior a 1 g.mm/kg.

• Estabilidad de soporte duro:El diseño resistente junto con una bancada de máquina integralmente fundida garantiza una alta rigidez, una larga vida útil y una excelente repetibilidad de las mediciones.

• Unidad de acoplamiento de cardán:Proporciona una transmisión de potencia confiable y un par alto, lo que lo hace adecuado para rotores donde la transmisión por correa podría deslizarse o no es aplicable.

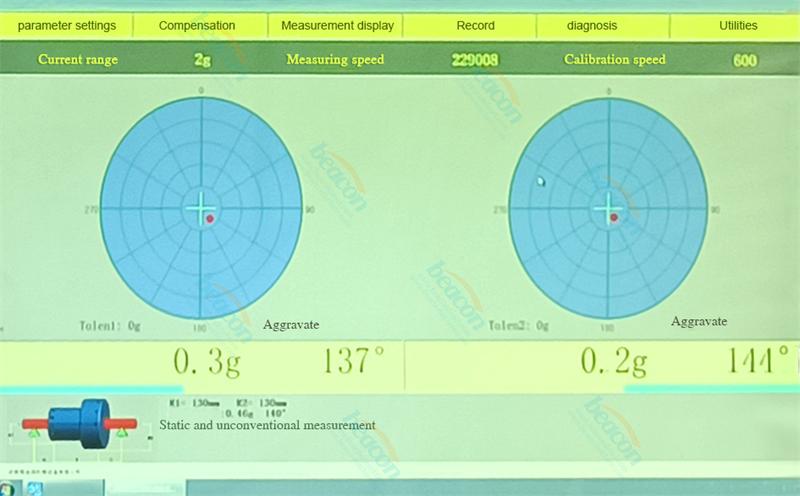

• Sistema de medición avanzado:Impulsado por el sistema de microcomputadora GB-2000 con una interfaz de Windows, que ofrece seguimiento intuitivo de datos en tiempo real y señales de referencia de simulación.

• Alta versatilidad:Perfectamente adecuado para equilibrar armaduras de motores, impulsores de ventiladores, cigüeñales y componentes de maquinaria textil.

• Control de precisión:Utiliza convertidores A/D de alta velocidad y filtros de seguimiento controlados por programa para garantizar una medición precisa incluso en entornos industriales complejos.

• Regulación de velocidad flexible:Los modelos tipo "A" cuentan con regulación de velocidad de frecuencia variable, lo que permite un control preciso sobre el proceso de equilibrio.

• Medición multiplano:Admite un equilibrio integral en planos simples, dobles o múltiples para cumplir con estrictos estándares de equilibrio de grado G.
