G5-55 Kit de Reparacion de Inyectores CAT 3116

G5-55 Kit de Reparacion de Inyectores CAT 3116

La G5-55 es un kit de reparacion completo para el inyector unitario Caterpillar 3116. Proporciona al taller los utillajes necesarios para sujetar y abrir el inyector con seguridad, junto con toda la gama de arandelas de valvula aguja de tobera que se utilizan para ajustar el avance de inyeccion en este motor.

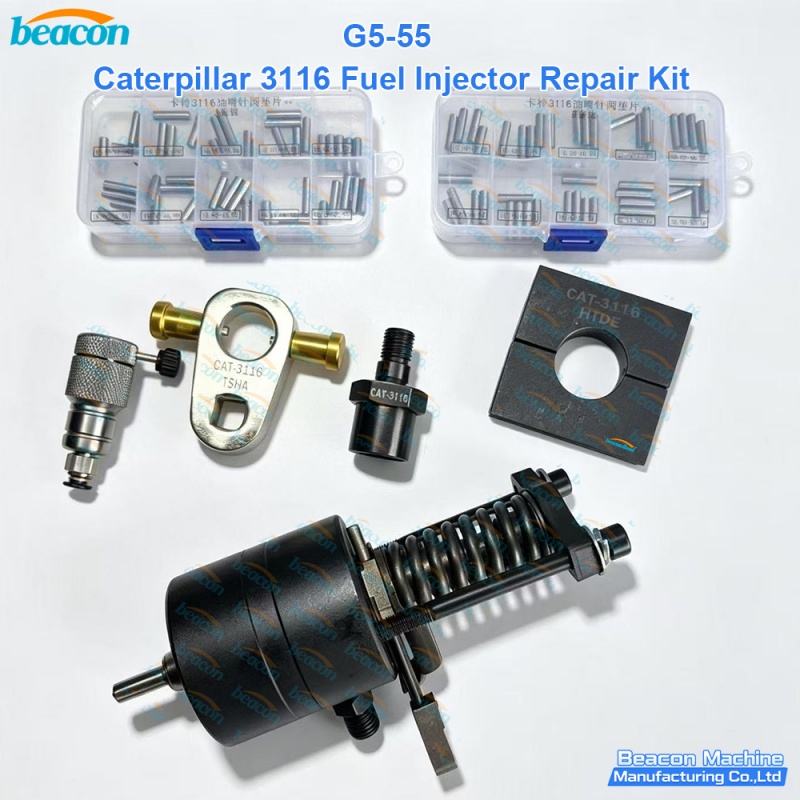

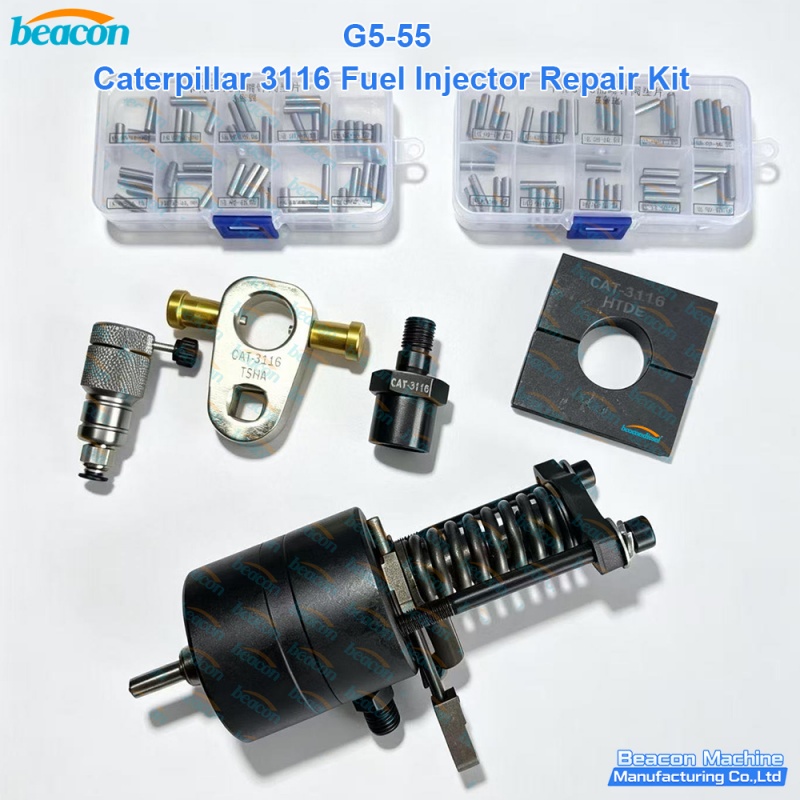

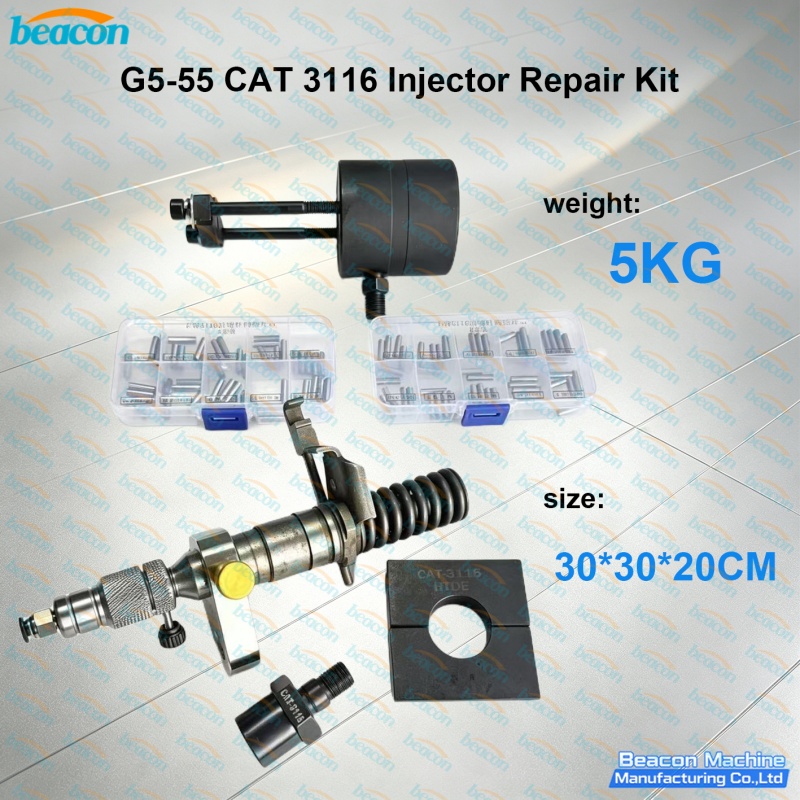

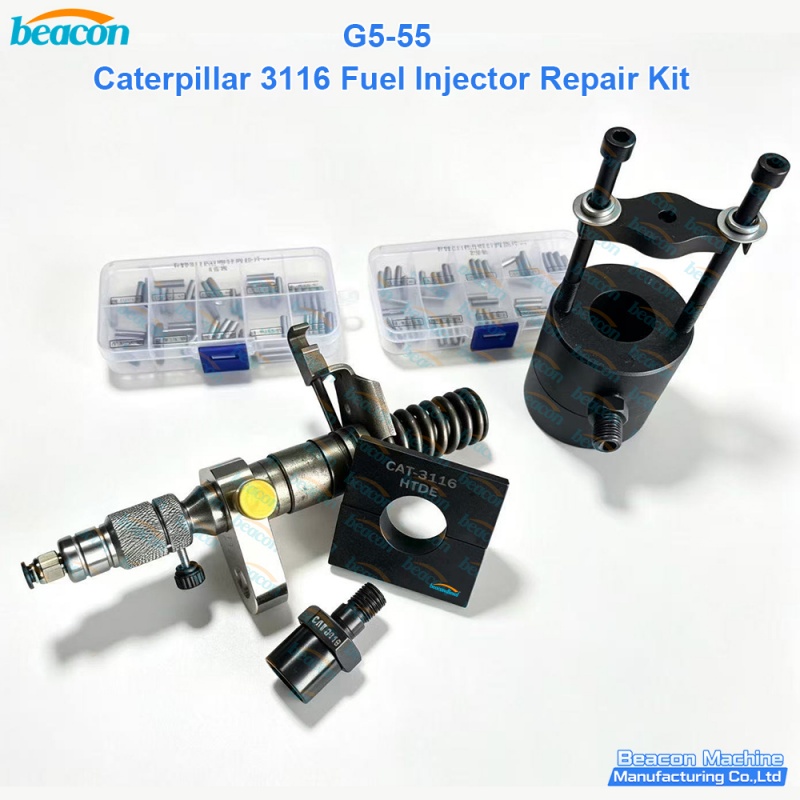

Contenido del Kit

• Utillaje de sujecion y desmontaje del inyector — cuerpo estriado con mecanismo de bloqueo y anillo de ajuste, grabado CAT-3116

• Conjunto extractor del inyector — martillo deslizante con varillas roscadas para extraer el inyector de la culata

• Placa de articulacion — con pasadores de laton, grabada CAT-3116

• Adaptador roscado — conecta el cuerpo del inyector al utillaje, grabado CAT-3116

• Bloque de abrazadera de anillo partido — bloque cuadrado con orificio central para agarrar el cuerpo del inyector

• Utillaje de compresion del muelle — muelle helicoidal reforzado y varilla roscada para comprimir y liberar el muelle del inyector

• Juego de arandelas de valvula aguja A — de 16,1 a 15,9 mm, diez pasos de 0,02 mm, 50 piezas

• Juego de arandelas de valvula aguja B — de 15,9 a 15,7 mm, diez pasos de 0,02 mm, 50 piezas

• Dos cajas de almacenamiento compartimentadas para las piezas pequenas de reposicion

Por Que Es Importante el Ajuste de Arandelas en el CAT 3116

El Caterpillar 3116 es un motor de inyectores unitarios mecanicos. La cantidad de combustible y el avance de inyeccion de cada inyector se ajustan mediante la arandela de la valvula aguja de tobera, de modo que el grosor de la arandela decide directamente cuando y cuanto combustible entra en el cilindro. Despues de abrir un inyector para su reparacion, el ajuste original se pierde y debe restablecerse con la arandela correcta.

Si la arandela no es la adecuada, el motor funcionara de forma irregular, humeara, perdera potencia, fallara en el encendido o sobrealimentara un cilindro. Como esto afecta a un solo cilindro cada vez, el fallo suele ser dificil de localizar en el vehiculo. La G5-55 incluye ambas gamas de arandelas en pasos de 0,02 mm, lo que cubre toda la ventana de ajuste necesaria para un juego completo de inyectores 3116.

Como Utilizar la G5-55

1. Extraer el inyector de la culata con el conjunto extractor.

2. Fijar el inyector en el utillaje de sujecion y bloquear el cuerpo con el bloque de abrazadera de anillo partido.

3. Abrir el inyector siguiendo el procedimiento de servicio Caterpillar y retirar el conjunto de tobera.

4. Medir la arandela de valvula aguja existente, seleccionar el grosor correcto del juego A o B y montar la nueva arandela.

5. Volver a montar el inyector y comprimir el muelle con el utillaje de compresion.

6. Probar el inyector y volver a instalarlo en el motor, comprobando despues el avance antes de devolver la maquina al servicio.

Motores Compatibles

Motores diesel Caterpillar 3116 en aplicaciones de camion, autobus, marina e industrial. El mismo utillaje de inyector se comparte habitualmente con la familia de motores Caterpillar 3114.

Preguntas Frecuentes

Son necesarios los dos juegos de arandelas? Si. El juego A cubre de 16,1 a 15,9 mm y el juego B de 15,9 a 15,7 mm. Juntos abarcan todo el rango de ajuste, por lo que un solo kit permite poner a punto un motor completo.

Se pueden reparar los inyectores o hay que sustituirlos? El inyector unitario 3116 es un conjunto reparable. Abierto, limpiado y con las arandelas correctas puede volver al servicio, lo que cuesta mucho menos que montar inyectores nuevos en todo el motor.

Que mas necesita un taller? Se recomienda un banco de pruebas o probador de inyectores para verificar el inyector tras la reparacion, y un juego de galgas de puesta a punto para la instalacion correcta en el motor.

Se mide el grosor de la arandela igual en todos los cilindros? Consulte la especificacion Caterpillar correspondiente al numero de serie del motor. El procedimiento correcto es medir cada inyector por separado y seleccionar la arandela correspondiente.

Productos Relacionados

Beacon tambien suministra la herramienta de extraccion de inyectores CAT 3116 G5-38, el utillaje de sujecion HEUI 3116 G2.9 y toda la gama de utillajes de servicio de inyectores Caterpillar C7, C9, C13, C15 y C175. Si mantiene una flota de maquinas Caterpillar, podemos preparar un paquete combinado que cubra todos los tipos de inyector CAT con los que trabaja.

Contacto

Para consultas de precio, embalaje, envio o tecnicas, contacte con nuestro equipo de ventas por WhatsApp: +8618253885138. Respondemos a las consultas tecnicas en un dia laborable y podemos facilitar fotos en alta resolucion, videos y tablas de reglaje de inyectores.

Introduccion

La G5-55 Kit de Reparacion de Inyectores CAT 3116 es un juego de taller para el mantenimiento de los inyectores unitarios Caterpillar 3116. Proporciona los utillajes de sujecion y desmontaje, ademas de la gama completa de arandelas de valvula aguja de tobera necesarias para restablecer el avance de inyeccion tras abrir un inyector.

Aplicacion del Sistema

Motor diesel Caterpillar 3116 de inyectores unitarios mecanicos (EUI). Apto para la revision de inyectores en maquinas Caterpillar de camion, autobus, marina e industrial.

Diagnostico Remoto

Beacon ofrece soporte tecnico remoto para la reparacion de inyectores unitarios Caterpillar. Envienos fotos o video del inyector, del conjunto de tobera y de la medicion de la arandela, y nuestros ingenieros le asesoraran sobre el grosor correcto y el procedimiento de reglaje. El soporte esta disponible por WhatsApp durante el horario comercial de China.

Garantia de 12 Meses

Todas las herramientas Beacon incluyen una garantia de 12 meses contra defectos de fabricacion.

Servicio Postventa

Las arandelas de repuesto, los adaptadores y las piezas de reposicion estan disponibles como articulos independientes, y podemos suministrar juegos adicionales de arandelas de valvula aguja en otros rangos bajo pedido. Contactenos para un paquete completo de servicio de inyectores Caterpillar.
