G4-107 Herramienta de Rectificado de Embolo de Bomba CP1

G4-107 Herramienta de Rectificado de Embolo de Bomba CP1

La G4-107 es un kit de rectificado manual disenado especificamente para la reparacion de las bombas Bosch CP1 de alta presion common rail. Se utiliza para recuperar el ajuste y la estanqueidad del embolo y de la valvula de control, los dos pares de precision que mas se desgastan en el interior de la bomba CP1.

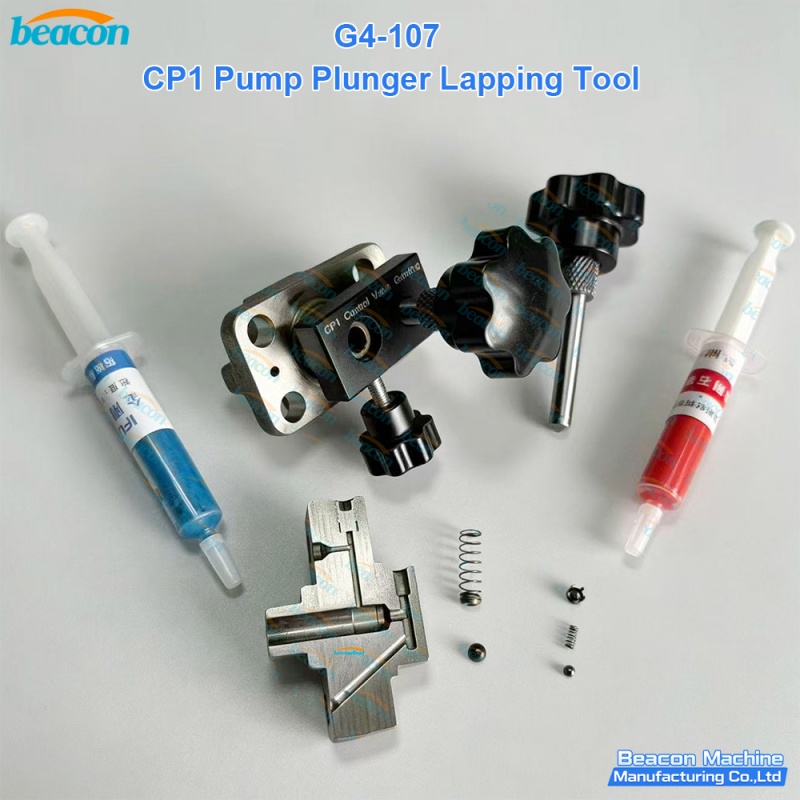

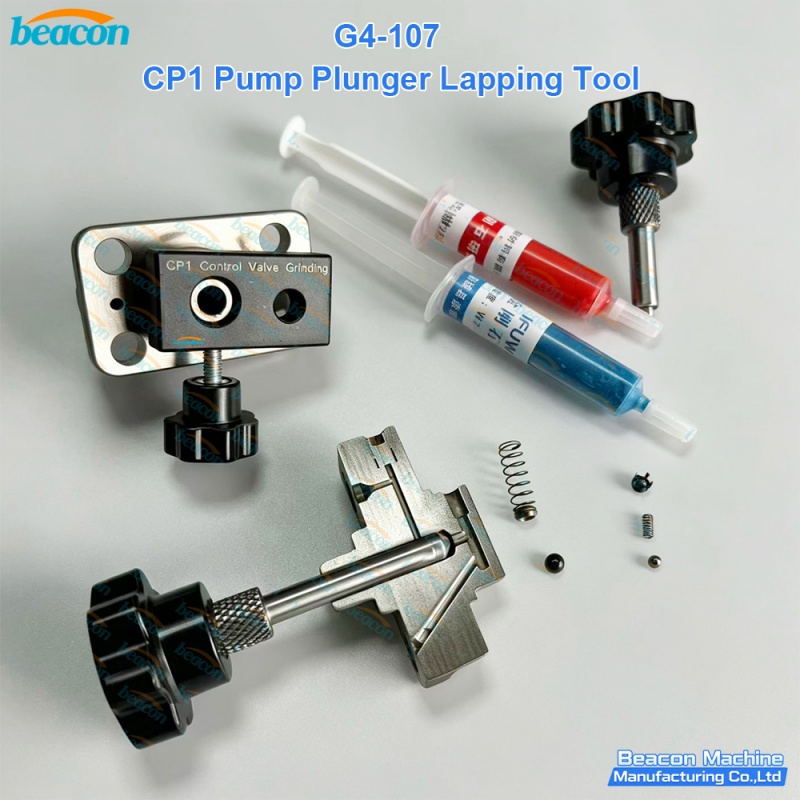

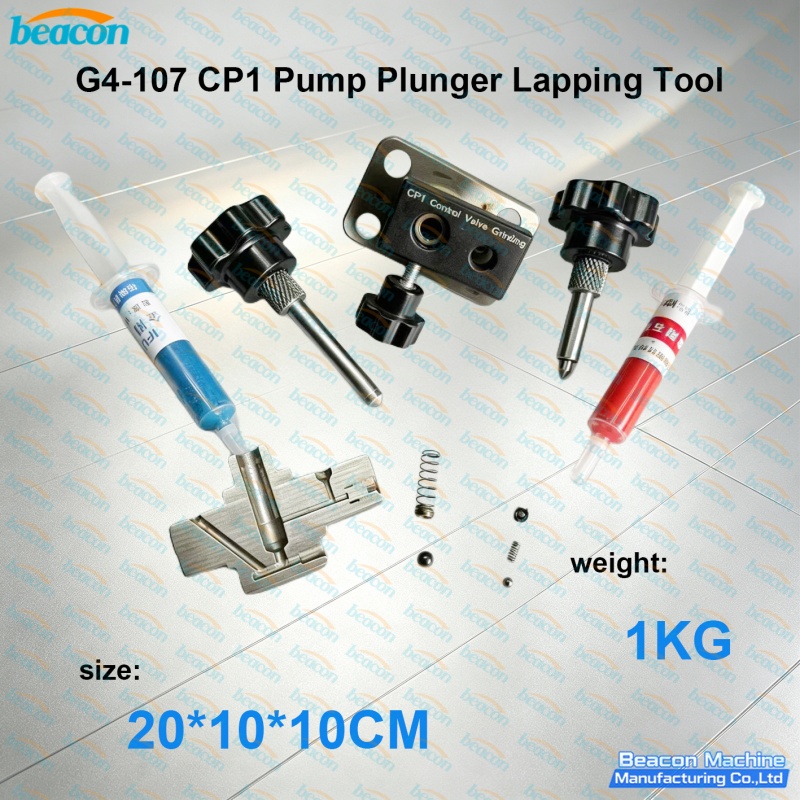

Contenido del Kit

• Utillaje de rectificado de la valvula de control CP1 — marcado CP1 Control Valve Grinding, con orificios de montaje y pomo estriado de ajuste

• Abrazadera de rectificado del embolo — cuerpo con ranura en V, mango largo y pomo estriado grande para sujetar y girar el embolo

• Dos pastas de diamante — grano rojo W1.5 y grano azul W2.5

• Piezas pequenas de repuesto — muelle, bolas de acero y pasadores de posicionamiento

Por Que Es Necesario el Rectificado del Embolo CP1

La CP1 es la bomba de alta presion common rail de primera generacion de Bosch, muy utilizada en turismos y vehiculos comerciales ligeros. Emplea un diseno de tres elementos de embolo con control de presion en el lado de baja presion. Con el tiempo, el par embolo-cilindro se desgasta, la holgura interna aumenta y la bomba ya no puede alcanzar la presion de rail completa. Los sintomas tipicos son un arranque lento, modo de emergencia, codigos de desviacion de presion de rail y residuos metalicos en el sistema de combustible.

Sustituir la bomba completa es costoso, pero en muchos casos el embolo y el cilindro pueden recuperarse mediante rectificado manual de precision. La G4-107 proporciona al taller los utillajes necesarios para sujetar ambas piezas de forma rigida y trabajar las superficies de ajuste de manera uniforme con pasta de diamante de distintos granos.

Como Utilizar la G4-107

1. Desmontar la bomba CP1 y limpiar a fondo el embolo, el cilindro y la valvula de control.

2. Montar la valvula de control en el utillaje de rectificado y fijarla con el pomo estriado.

3. Aplicar la pasta de diamante roja W1.5, mas gruesa, y rectificar la superficie con un movimiento lento y uniforme en forma de ocho.

4. Limpiar completamente la pieza y pasar a la pasta azul W2.5, mas fina, para el acabado.

5. Sujetar el embolo en el cuerpo con ranura en V y repetir el mismo procedimiento de rectificado.

6. Lavar todas las piezas, verificar el ajuste y la holgura, y volver a montar la bomba.

Sistemas Compatibles

La G4-107 esta pensada para las bombas de alta presion common rail de la serie Bosch CP1. Las bombas CP1 se montan en una gama muy amplia de vehiculos diesel europeos, tanto turismos como vehiculos comerciales ligeros. La familia CP1 se reconoce por su disposicion de tres elementos de embolo y por la valvula de control de presion montada lateralmente.

Preguntas Frecuentes

Es necesario utilizar las dos pastas? Si. El grano rojo W1.5 elimina material y corrige la superficie, mientras que el grano azul W2.5 proporciona el acabado fino necesario para la estanqueidad. Si se omite el paso de acabado, la superficie quedara con fugas.

Se puede usar en otras bombas? Esta disenada especificamente para la serie CP1. Otras familias de bombas utilizan dimensiones de embolo y geometrias de valvula de control diferentes, por lo que necesitan sus propios utillajes.

Que mas conviene tener en el taller? Se recomienda disponer de un utillaje de comprobacion de estanqueidad del embolo CP1 para verificar el resultado del rectificado antes de montar la bomba en el vehiculo.

Productos Relacionados

Beacon tambien suministra toda la gama de utillajes de servicio para bombas CP1, incluidos utillajes de comprobacion de estanqueidad del embolo, herramientas de reparacion de tuberias de aceite y bastidores electronicos de desmontaje de bombas. Si necesita una estacion de reparacion CP1 completa en lugar de un solo utillaje, podemos presupuestar el paquete completo.

Contacto

Para consultas de precio, embalaje, envio o tecnicas, contacte con nuestro equipo de ventas por WhatsApp: +8618253885138. Respondemos a las consultas tecnicas en un dia laborable y podemos facilitar fotos en alta resolucion, videos y planos.

Introduccion

La G4-107 Herramienta de Rectificado de Embolo de Bomba CP1 es un kit de rectificado manual de taller para bombas Bosch CP1 de alta presion common rail. Recupera las superficies de estanqueidad del embolo y de la valvula de control para que una bomba desgastada pueda reutilizarse en lugar de sustituirse.

Aplicacion del Sistema

Bomba Bosch CP1 de alta presion common rail — bomba common rail de primera generacion con diseno de tres elementos de embolo. Apta para la revision de bombas de motores diesel de turismo y vehiculo comercial ligero.

Diagnostico Remoto

Beacon ofrece soporte tecnico remoto para trabajos de revision de bombas. Envienos fotos o video de la bomba, del embolo y del resultado del rectificado y nuestros ingenieros le asesoraran sobre profundidad de rectificado, grano de pasta y criterios de aceptacion. El soporte esta disponible por WhatsApp durante el horario comercial de China.

Garantia de 12 Meses

Todas las herramientas Beacon incluyen una garantia de 12 meses contra defectos de fabricacion.

Servicio Postventa

La pasta de rectificado, los pomos de repuesto y las piezas pequenas de reposicion estan disponibles como articulos independientes. Contactenos para un paquete completo de servicio para bombas CP1.
