F210 Probador de Inyectores Piezo Common Rail

El F210 es un probador electrónico de sobremesa para inyectores piezo common rail, el tipo montado en la mayoría de los diésel modernos de turismo y vehículo comercial ligero de Bosch, Siemens VDO, Denso y Delphi. Un inyector piezoeléctrico no es una bobina: es una pila de capas cerámicas que cambia de longitud al aplicarle tensión, así que no se puede juzgar con las pruebas de resistencia e inductancia que se usan en los inyectores de solenoide. El F210 se construye alrededor de las medidas que realmente aplican a una pila piezo, y excita el inyector con un perfil de pulso lo bastante parecido a la señal real de la unidad de control como para observar la respuesta de la pila.

Qué Mide el F210

Seis funciones cubren el lado eléctrico del diagnóstico de inyectores piezo.

• Accionamiento por pulso piezo: carga y descarga la pila piezo con un pulso controlado, de modo que el inyector se puede accionar en el banco sin circuito de combustible.

• Onda de accionamiento modificable a voluntad: la forma del pulso, la pendiente de carga y el nivel de mantenimiento se editan libremente. En los inyectores piezo esto importa porque la respuesta de la pila depende mucho de cómo se aplica la tensión, no sólo del valor de pico.

• Prueba de capacitancia: la capacitancia de la pila piezo es su principal indicador de salud. Una pila con capas agrietadas o deslaminadas da un valor bajo; una pila en cortocircuito se sale ampliamente de rango. La capacitancia es el primer dato a mirar en cualquier inyector piezo.

• Resistencia y corriente dinámicas: se miden mientras el inyector está siendo excitado, así que el valor refleja la pila en funcionamiento y no una lectura estática de multímetro.

• Prueba de aislamiento dinámico: comprueba la resistencia de aislamiento en condiciones de excitación, que es donde una pila piezo en fallo suele delatarse antes de fallar del todo.

• Tensión de apertura piezo: muestra la tensión a la que el inyector empieza realmente a entregar, indicador directo del estado de la pila y del recorrido disponible.

Por Qué el Piezo Necesita su Propio Probador

Muchos talleres intentan comprobar inyectores piezo con un probador de solenoide y obtienen una respuesta engañosa. Un probador de solenoide busca una bobina de pocos ohmios y un campo magnético; una pila piezo se comporta como un condensador de pocos microfaradios y no produce campo magnético alguno. Leer un inyector piezo con equipo de solenoide no dice prácticamente nada, y leerlo con un multímetro dice aún menos, porque la pila sólo se comporta de forma característica cuando se carga.

El F210 ataca ese problema de forma directa. Capacitancia, aislamiento dinámico y tensión de apertura describen juntos el estado de la pila, y comparar un inyector sospechoso contra uno bueno conocido del mismo número de referencia con la misma onda suele bastar para separar un inyector averiado de un problema de alimentación en otra parte del motor.

Uso en el Taller

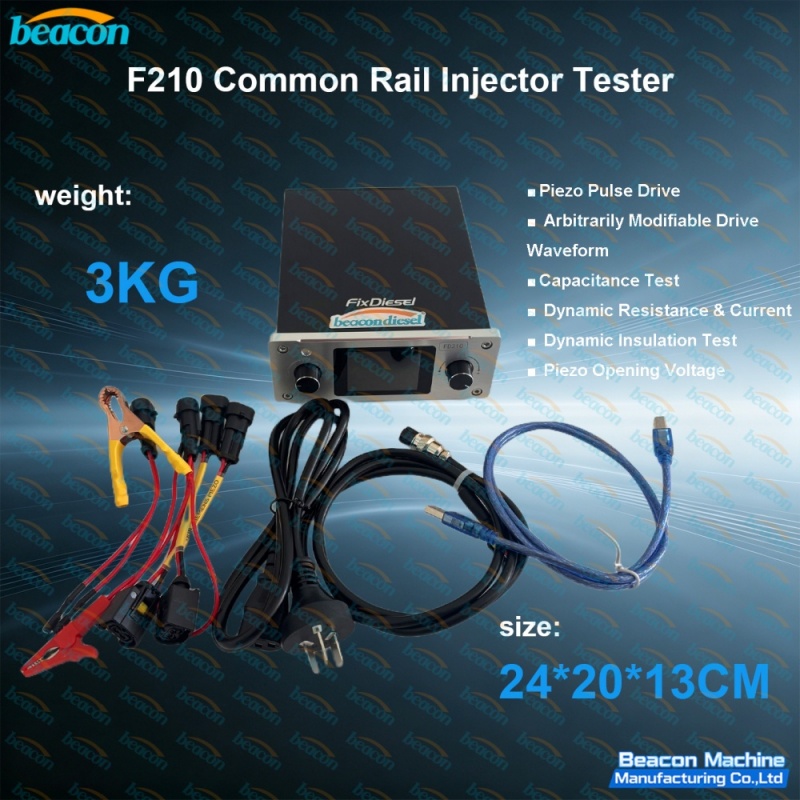

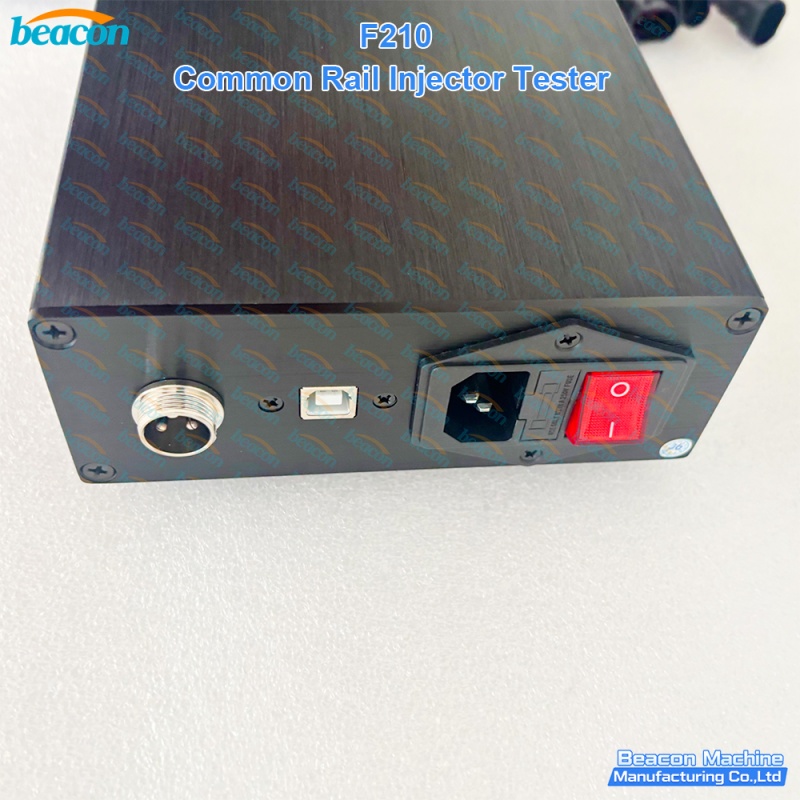

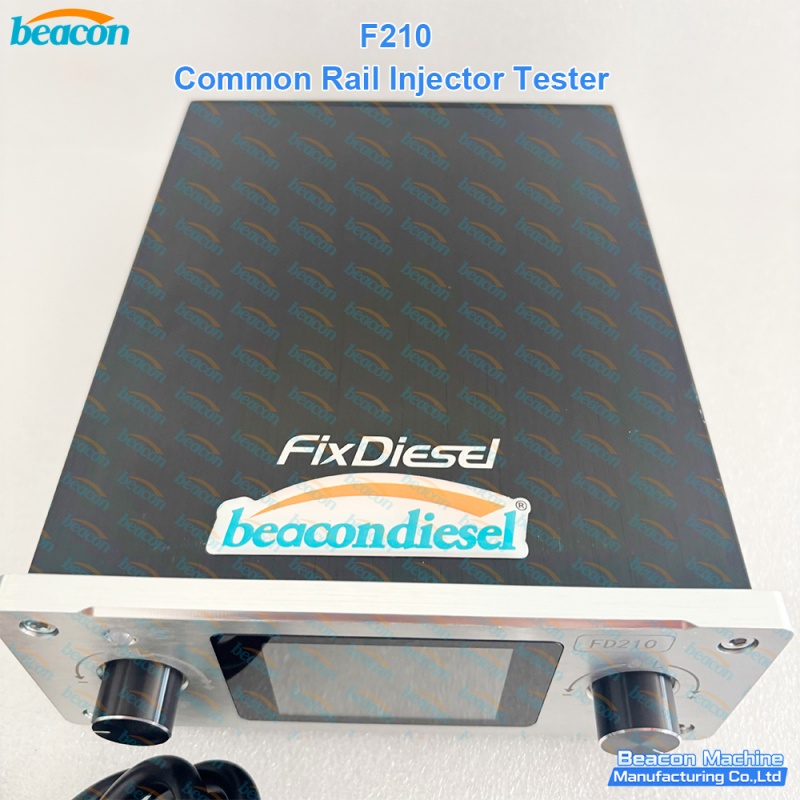

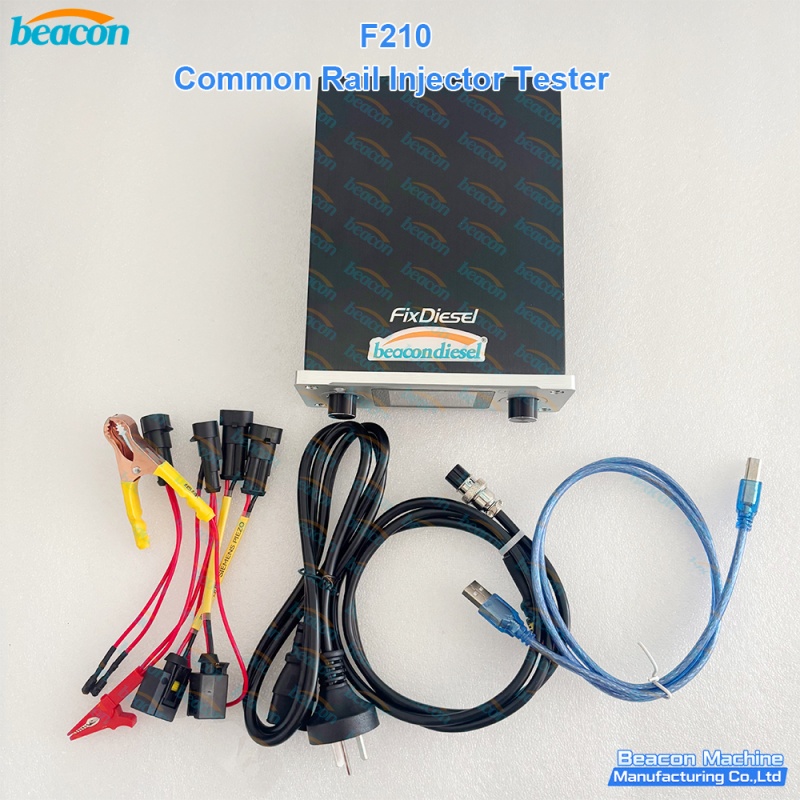

La unidad es una caja de control de sobremesa con pantalla frontal, dos mandos de ajuste, entrada de alimentación y puerto USB, suministrada con un juego de arneses para las familias de conectores de inyector piezo más habituales. Se alimenta de la red eléctrica. Igual que el instrumento del lado solenoide, no interviene combustible, ni línea de alta presión, ni aire comprimido, así que puede quedarse en un banco limpio o llevarse al vehículo para una primera comprobación.

En un flujo de trabajo típico el técnico conecta el inyector, ejecuta el accionamiento piezo, lee capacitancia y aislamiento dinámico y después comprueba la tensión de apertura. Si los tres valores están en rango, el inyector pasa al banco de caudal para calibración. Si no, la avería ya está localizada, sin gastar tiempo de banco ni aceite de prueba en encontrarla.

Pedidos y Soporte

Indíquenos qué familias de inyectores piezo atiende con más frecuencia — Bosch, Siemens VDO, Denso o Delphi — y le confirmamos el juego de arneses que se entrega con la unidad. Para dudas de especificación, asesoramiento de configuración o arneses de repuesto, consulte con nuestro equipo técnico antes de pedir.

Sobre Beacon

Beacon Machine Manufacturing Co., Ltd. fabrica bancos de prueba de inyección diésel, probadores electrónicos y utillaje de reparación para talleres en más de cien países. El F210 pertenece a la gama de instrumentos electrónicos de Beacon, junto a los probadores de inyectores common rail, los equipos de medición de carrera y los probadores de solenoide que se usan en el mismo taller.

Notas Técnicas del F210

Puntos prácticos que aparecen al poner el F210 en servicio.

Sólo inyectores piezo

El F210 está hecho para inyectores piezo common rail. No es un probador de solenoide: no mide resistencia ni inductancia de bobina y no debe usarse para juzgar un inyector de solenoide. Los talleres que atienden ambos tipos suelen tener un probador de solenoide y uno piezo uno al lado del otro.

La capacitancia es el dato clave

En un inyector piezo la capacitancia de la pila es el valor eléctrico más útil. Baja cuando las capas se agrietan o se deslaminan y se sale ampliamente de rango cuando la pila entra en cortocircuito. La resistencia medida con multímetro aparecerá abierta en un inyector piezo sano, y por eso hay que medir capacitancia en lugar de resistencia.

Por qué importa el aislamiento dinámico

Los fallos de aislamiento en una pila piezo a menudo aparecen sólo bajo tensión. Una comprobación estática puede dar por bueno un inyector que se perfora en cuanto se excita. Medir el aislamiento mientras la pila se carga es lo que descubre esa condición antes de que se convierta en un fallo definitivo.

La tensión de apertura como indicador de estado

La tensión a la que el inyector empieza a entregar refleja el estado de la pila y el recorrido mecánico disponible. Registrarla en los inyectores que vuelven a servicio muestra la tendencia antes de que aparezca una avería de arranque o una falla de encendido.

Edición de onda en piezo

Como la pila responde al perfil de carga y no sólo a la tensión de pico, editar la onda permite reproducir con más fidelidad la señal de la unidad de control. Dos inyectores del mismo número de referencia se comportan entonces de forma comparable y las diferencias reales dejan de quedar enmascaradas por un pulso fijo de prueba.

Equipo complementario

El F210 se combina normalmente con un banco de prueba de inyectores common rail para el trabajo de caudal y calibración, y con un probador del lado solenoide cuando el taller atiende ambas familias. Consúltenos qué combinación encaja con los motores que ve con más frecuencia.
