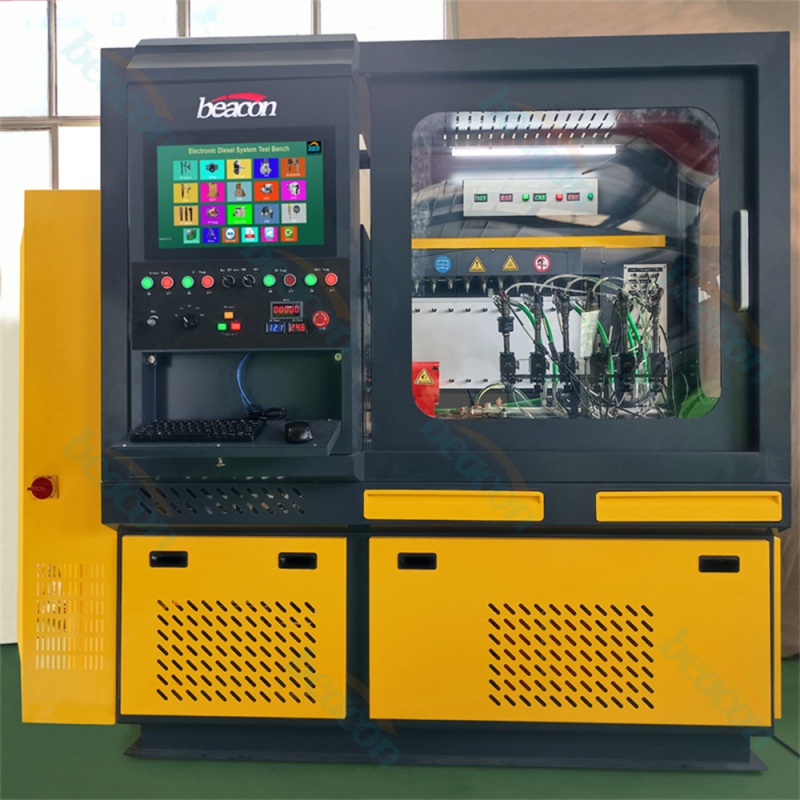

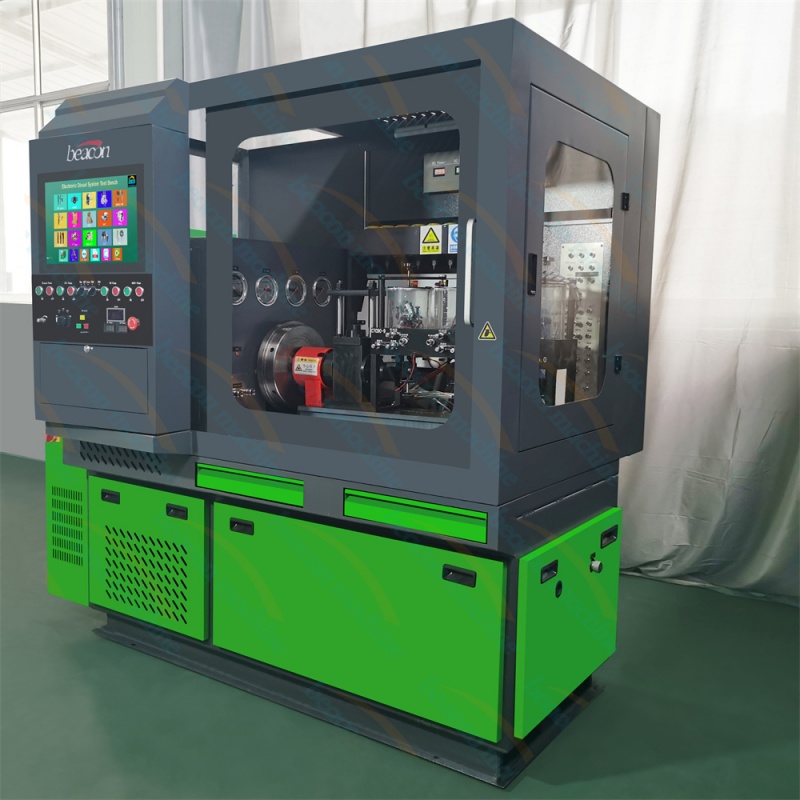

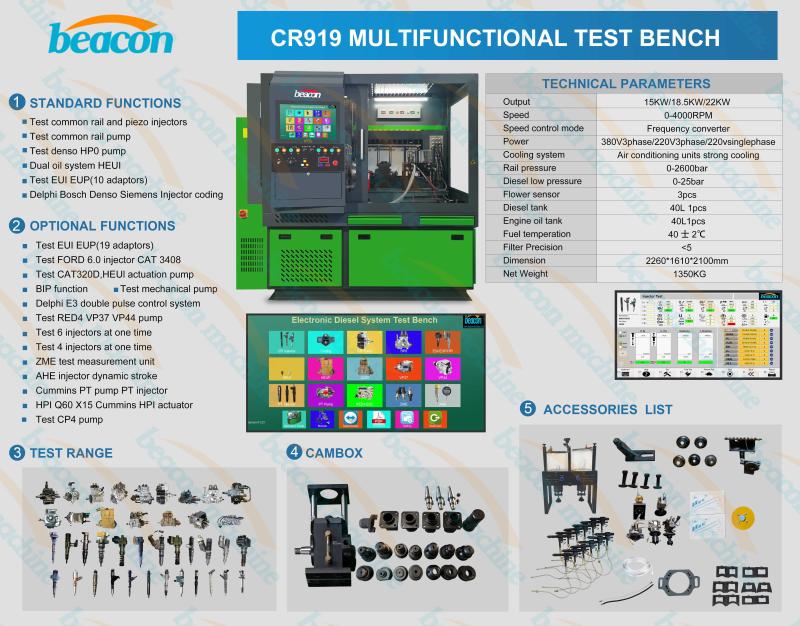

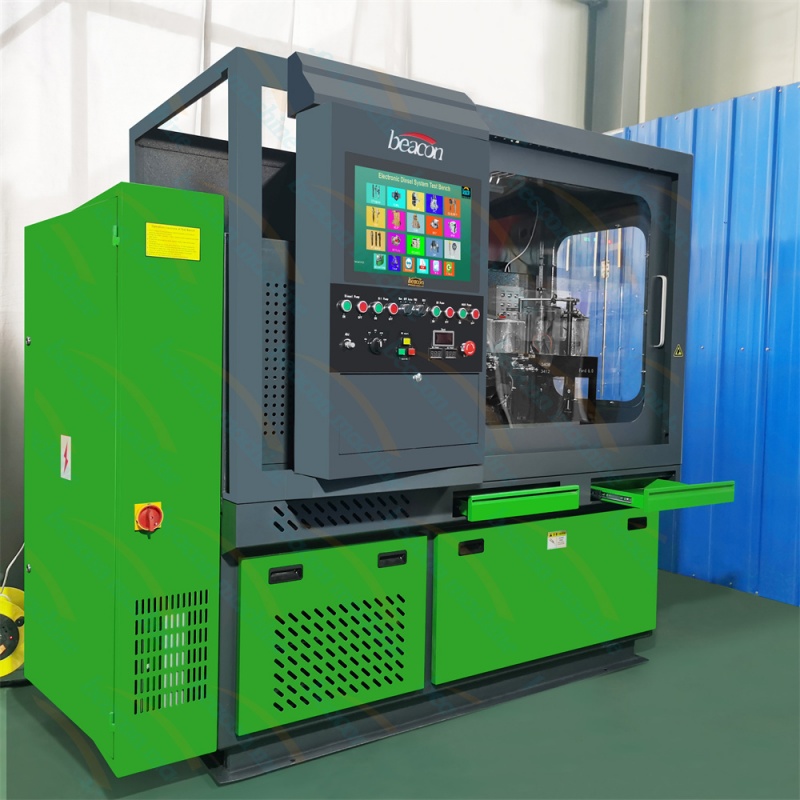

CR919 Banco de Pruebas Common Rail HEUI EUI EUP Piezo para Caterpillar C7 C9

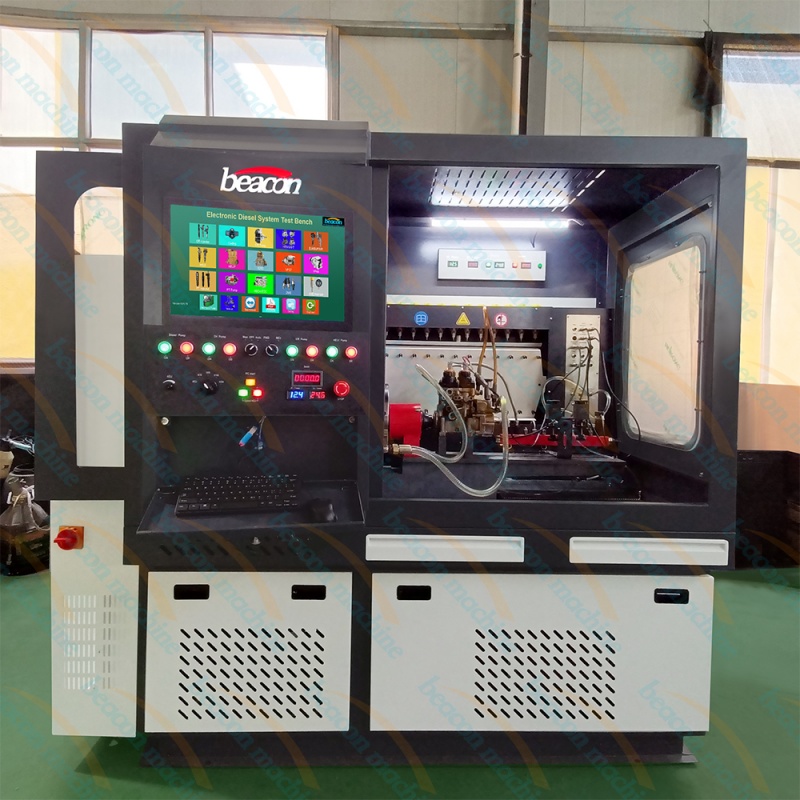

CR919 EUI EUP HEUI Diesel Fuel Injector CRDI CR919 Injector Pump diesel Fuel Functions Testing Machine

CARACTERÍSTICAS DE FUNCIÓN

1.Prueba todos los fabricantes de inyectores common rail

2.Prueba todos los fabricantes de inyectores piezoeléctricos

3.Prueba todos los fabricantes de bombas common rail

4.Prueba la bomba DENSO HP0

5.Prueba inyectores common rail (HEUI)

6.Prueba la bomba de aceite del motor common rail (HEUI)

7.Prueba la bomba common rail 320D (el primer desarrollo exitoso del mundo)
8.Prueba EUI/EUP (puede ajustar la carrera pero no cambiar el árbol de levas)

9.Función opcional de prueba de bomba VP44 VE VP37

10.Función opcional de prueba de bomba de control electrónico RED3 RED4 TICS ZEXEL

11.Placa de circuito de accionamiento (parámetros eléctricos de la válvula solenoide para mejorar el voltaje de corriente, tiempo, voltaje de atracción, corriente, tiempo, voltaje de mantenimiento, corriente, tiempo, según la configuración de parámetros de fábrica)

12.Acepta el sensor de velocidad, señal de codificador, señal de accionamiento de válvula solenoide de alta velocidad

.Acepta el sensor de velocidad, señal de codificador, salida de 2 señales de accionamiento PWM, 2 señales de accionamiento de válvula solenoide, 1 señal de accionamiento de válvula solenoide de alta velocidad. La forma de onda de la señal de accionamiento se puede programar.

1 Introducción

1.1 Función

El sistema de control de la máquina integrada de inyección electrónica diésel adopta control totalmente automático, que puede realizar fácilmente inyectores de válvula solenoide o piezoeléctricos common rail y funciones opcionales (bomba de alta presión, inyector common rail de presión media HEUI, bomba de accionamiento, 320D Mantenimiento y prueba de bombas de aceite, bombas unitarias y boquillas de bomba). Puede probar miles de inyectores EFI y bombas de combustible de varios tipos, incluyendo Bosch, Delphi, Denso, Siemens, Caterpillar, Cummins, etc. Los datos experimentales están completos.

1.2 Características principales

(1) Operación automática integrada, incluyendo velocidad del banco de pruebas, presión del riel de combustible, medición de flujo, análisis de informes, etc., operación con una tecla, puede obtener los resultados de medición.

(2) Puede probar inyectores tipo válvula solenoide o tipo cristal piezoeléctrico, bombas de alta presión common rail de fabricantes como Bosch, Delphi, Denso, Siemens, Caterpillar, Cummins, aire fresco doméstico, Beiyou y aceite pesado. (Nota: algunas funciones opcionales)

(3) Puede probar bombas unitarias y boquillas de bomba de Bosch, Caterpillar, Cummins, Delphi, Nanyue Hengyang, Wittur y otros, incluyendo boquillas de bomba de doble válvula solenoide Delphi E3 (opcional);

(4) Puede probar inyectores common rail de presión media HEUI y bombas de accionamiento (opcional);

(5) La bomba de alta presión Caterpillar 320D se puede probar (opcional);

(6) Las bombas de aceite VP37, VP44, RED4, Denso V3/V4/V5 se pueden probar (opcional);

(7) El inyector HPI y la bomba PT (opcional) se pueden probar;

(8) Los datos estándar de prueba son consistentes con los datos de fábrica original, y la precisión de prueba alcanza el estándar de fábrica original;

(9) La base de datos está completamente abierta, y el número de pieza se puede aumentar.

(10) La red se actualiza automáticamente, y los datos de prueba y funciones siempre están actualizados;

(11) Se puede probar el tiempo de respuesta de la inyección de combustible;

(10) Se pueden generar códigos de compensación del inyector;

(11) Se pueden probar la resistencia e inductancia del inyector

Series de inyectores y bombas aplicables

El banco de pruebas CR919 soporta todas las principales series de inyectores y bombas de los fabricantes líderes mundiales. Cada serie contiene cientos de números de parte — la base de datos del CR919 mantiene datos de referencia para todas ellas y se puede ampliar bajo pedido.

Nota: El CR919 soporta más de 7000 números de parte de Bosch, Denso, Delphi, Siemens, Caterpillar, Cummins, Detroit Diesel, Volvo, Ford, Mercedes-Benz, MAN, VW y Audi a través de su base de datos abierta. Se pueden agregar nuevas series y números de parte al sistema bajo pedido del cliente.

Series de motores diésel y vehículos compatibles

El CR919 cubre la gama más amplia de series de motores diésel y aplicaciones de vehículos en nuestra línea de productos. A continuación se muestra una lista representativa de las series de motores compatibles agrupadas por fabricante — todos los números de parte relacionados dentro de cada serie son compatibles.

Motores Common Rail Bosch

• Mercedes-Benz MP4 / camiones pesados Euro 6

• FAW Jiefang J6P, Dongfeng Tianlong

• Renault Premium, Volvo, Ford, vehículos comerciales VW

• Todas las aplicaciones de bomba Common Rail alta presión Bosch CP1 / CP3 / CP4 / CP5

Motores Common Rail Denso

• Familias de motores Toyota 1GD / 2GD / 1KD / 2KD (Hilux, Land Cruiser)

• Familias de motores Isuzu 4JJ1 / 4HK1 / 6HK1

• Familias de motores Hino J05E / J08E

• Komatsu SAA6D140E-3 (bomba HPO), excavadoras y maquinaria de construcción

• Todas las aplicaciones de bomba Denso HPO / HP5 / HP6 / HP7

Motores HEUI Caterpillar

• Familias de motores Caterpillar C6.4 / C7 / C9 / C9.3 / C12 / C13 / C15 / C18

• Familias de motores Caterpillar 3126 / 3126B / 3116 / 3236 / 3412 / 3408

• Bomba Common Rail alta presión Caterpillar 320D

• Bombas de actuación HEUI Caterpillar (HEUP) para plataforma C9 / 9.3

Familias de motores Cummins

• Familias de inyectores PT Cummins ISX / ISM / ISX15 / M11 / N14 / KTA-19 / KTA-50

• Familias de inyectores Common Rail Cummins X15 / QSX15 / QSK19 / QSK38 / QSK50 / QSK60 / G50

• Inyectores PT Cummins NTA855

• Familias de motores Cummins HPI X15 / Q60 / QSK

• Bomba Common Rail Cummins CCR1600-HPO

Motores Detroit Diesel DDC

• Familia de inyectores unitarios EUI Detroit Series 60 / DDC N3

• Motores Detroit DDC13 / DD15

• Familia Detroit DD60 NZ EUI (con opción de árbol de levas TU-E)

• Aplicaciones en camiones Freightliner / Western Star / Sterling y chasis de autobús

Motores Ford / Navistar HEUI & Powerstroke

• Familias de inyectores HEUI Ford 6.0 / 6.4 Powerstroke

• Familias de inyectores Delphi E3 Ford G2.8 / G2.9

• Familias de motores Navistar Maxxforce / DT466 / DT530

• Aplicaciones de bomba Common Rail Ford / Siemens

TНВД y piezoeléctricos Mercedes-Benz / MAN / VW / Audi

• Familia de TНВД EUI EUP Mercedes-Benz Actros / Atego (TU-D estándar)

• Familia de TНВД Mercedes MP4 PLD (con opción TU-C)

• Familia de inyectores unitarios EUI EUP MAN

• Familia de TНВД VW / Audi PD / PPD / PIEZO (con opción TU-E, juego de 5 adaptadores)

Servicio pesado Volvo / MTU / DAF

• Familias de inyectores EUI Volvo D12A / D12C / D13

• Familia de inyectores Common Rail MTU serie 4000 (marca L'Orange)

• Familia de inyectores Common Rail camiones DAF

• TНВД Delphi E1 / E3 para DAF

Otras bombas y sistemas

• Familia de bombas distribuidoras Bosch VP37 / VP44 (opcional, contáctenos para precio)

• Familia de bombas de control electrónico Bosch V3 / V4 / V5 / RED3 / RED4 / TICS / ZEXEL

• Bombas en línea mecánicas (Euro 2 mecánico) con juego completo de accesorios

Preguntas frecuentes

P1: ¿Qué tipos de inyectores diésel puede probar el CR919?

El banco de pruebas multifuncional CR919 puede probar todos los principales tipos de inyectores, incluyendo inyectores de solenoide Common Rail, inyectores piezoeléctricos (PIEZO), inyectores hidráulicos HEUI, inyectores unitarios EUI / EUP, inyectores PT e inyectores HPI X15 / Q60. Cubre todos los fabricantes como Bosch, Denso, Delphi, Siemens, Caterpillar, Cummins, Detroit Diesel, Volvo, Ford, Mercedes-Benz, MAN, VW y Audi.

P2: ¿Puede el CR919 probar inyectores HEUI Caterpillar para motores C7 C9 y 3126?

Sí. El CR919 incluye configuración estándar de doble circuito de aceite HEUI para probar motores Caterpillar C7, C9, C-9, 3126 y 3126B. Hay accesorios HEUI opcionales disponibles para Ford 6.0 Powerstroke, Isuzu HEUI, Navistar DT466/DT530, y los inyectores más antiguos 3412 / ISUZU / G2.8 / G2.9.

P3: ¿Puede el CR919 probar inyectores unitarios EUI EUP y bombas unitarias?

Sí. El CR919 viene estándar con árbol de levas TU-D (13 adaptadores) cubriendo CAT 3406 / C13 / C15 / C18, Cummins M11 / N14 / ISX, Detroit DDC N3 / Series 60, Mercedes MP4 / ACTROS / ATEGO, Volvo D12 / D13, Delphi E1 / E3 y DAF. Opcional TU-C o TU-E (consulte precio) amplían la cobertura a Mercedes MP4 / VW / Detroit DD60 NZ / Siemens VW PPD Piezo.

P4: ¿Qué bombas Common Rail puede probar el CR919?

El CR919 soporta bombas Bosch CP1, CP3, CP4 (CP4.4), CP5 (estándar), bomba Denso HPO 094000-0342 (estándar para función HPO), bomba alta presión Caterpillar 320D (opcional, contáctenos para precio), bomba Cummins CCR1600-HPO (accesorio G16-7), bomba Common Rail Delphi (accesorio personalizado), bombas Ford / Siemens (accesorio personalizado). También prueba bombas distribuidoras VP37 / VP44 y bombas de control electrónico V3 / V4 / V5 / RED4 como funciones opcionales.

P5: ¿Cuál es la diferencia entre CR919 y CR918S o CR708?

El CR919 es nuestro banco de pruebas multifuncional estrella con motor principal estándar de 15KW, 4 motores, 4 cajones y la cobertura de funciones más amplia (EUI EUP HEUI common rail piezo HPI PT bombas todo-en-uno). El CR918S es similar pero viene estándar con doble DRV para mayor precisión y excluye cilindros de medición (por lo que no se pueden añadir opciones Euro 2 / VP37 / VP44 / RED4). El CR708 es un modelo de gama media. El CR919 es la mejor opción para talleres que manejan todos los tipos de inyectores diésel.

Cobertura de inyectores OEM de alta frecuencia

La plataforma admite miles de inyectores de Bosch, Denso, Delphi, Siemens/Continental y VDO. Las referencias de alta frecuencia incluyen Bosch 0445110295 / 0445110376 / 0445110698 / 0445116018 / 0445110561, Bosch 095000-0760 / 095000-5471 / 095000-5476 / 095000-6480 / 095000-7561, Denso 23670-0L020 / 23670-0R010 / 23670-30010 / 23670-30150 / 23670-30390, Delphi EJBR01501Z / EJBR02201Z / R00201Z / R00301D, Siemens/Continental 5WS40156 / A2C59517051 y Cummins 0445120007 / 0445120124 / 0445120129 / 0445120215.

Motores compatibles y aplicaciones vehiculares

El flujo de diagnóstico cubre plataformas diésel comerciales, todoterreno y de pasajeros incluyendo Caterpillar C7 / C9 / C12 / C15 3406E, Cummins ISBe / ISDe / ISX / QSK / X15, Mercedes-Benz Actros OM471 / OM473 / OM926, Volvo D11 / D13, Scania DC13, MAN D2676, Detroit DD15, Komatsu PC200-8 / PC360-8 / WA380-6 / HD785-7 y bombas de alta presión Bosch CP1 / CP2 / CP3 / CP4.

Función principal
Prueba de todos los fabricantes de Inyector y bomba common rail
Pruebe todos los fabricantes de inyectores piezoeléctricos.

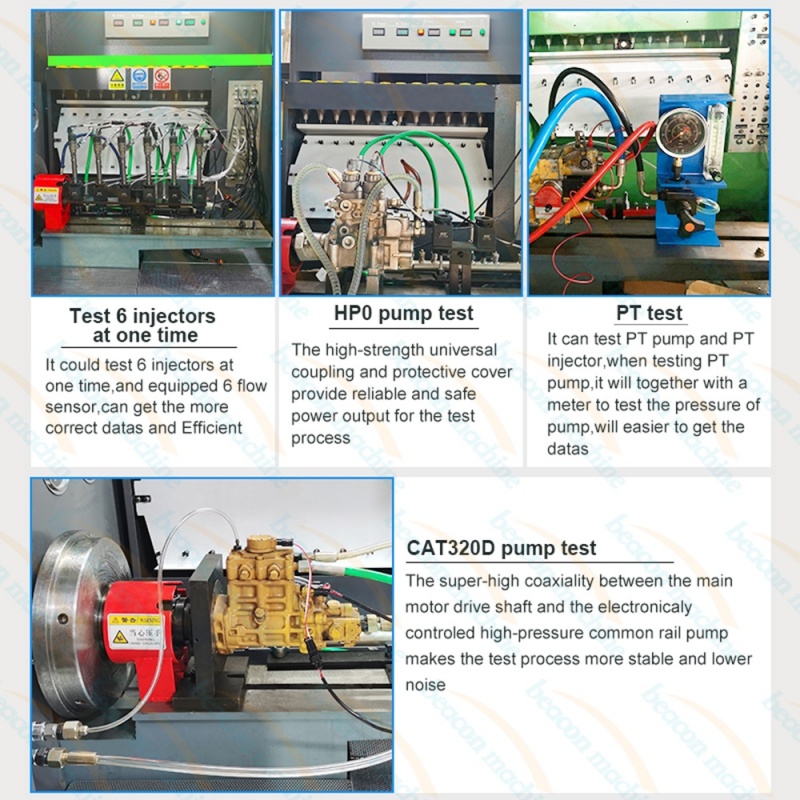

Pruebe el inyector CAT HEUI (Oil common rail)
Pruebe la bomba de aceite del motor CAT HEUI
Pruebe la bomba de riel común CAT 320D
Prueba EUI EUP CAMBOX
La máquina tiene dos tanques: tanque de aceite y tanque de diésel, sistema de suministro de aceite doble.
Introducción

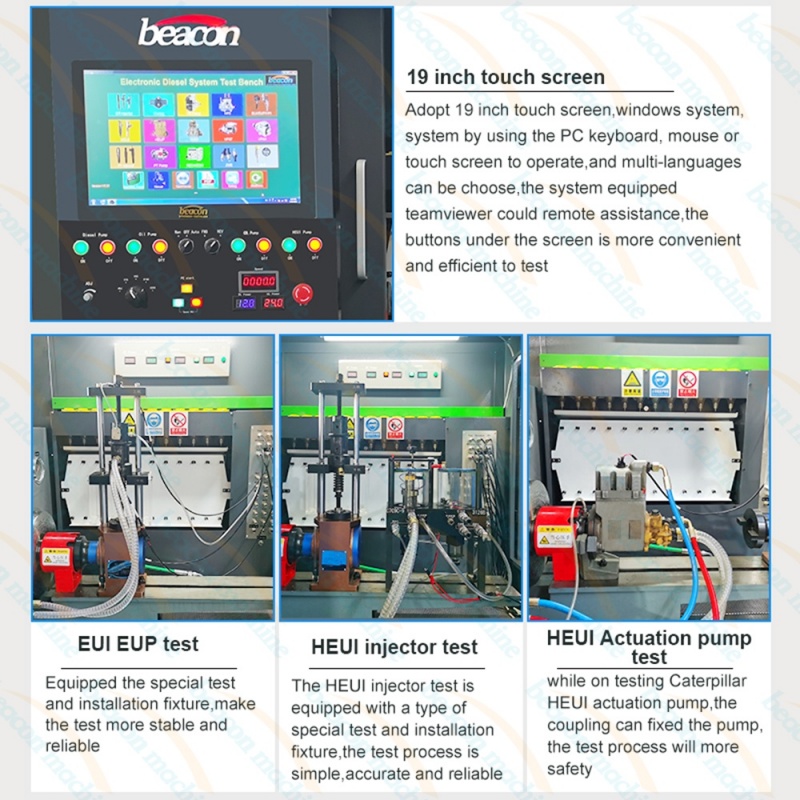

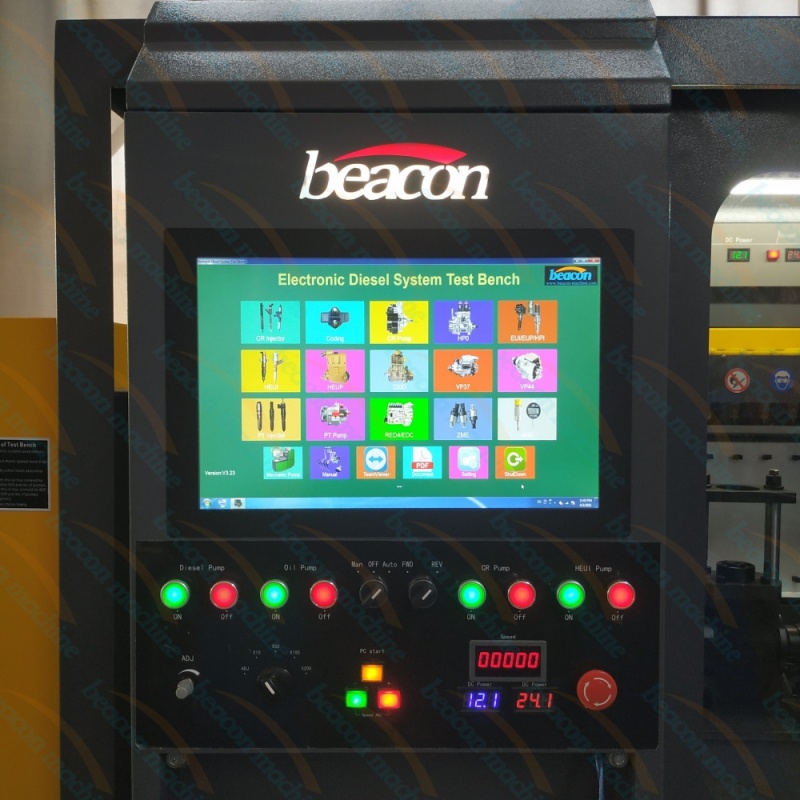

1. Sistema operativo Windows para ordenadores industriales.
2. Con la base de datos, puede buscar, almacenar, modificar datos de prueba y generar nuevos datos.
3. Medición automática y generación de código QR.
4. Control de circuito cerrado, que puede ajustar automáticamente la presión del riel de control, la presión del riel es estable y el valor de fluctuación es ±1 Mpa.
5. La presión de trabajo del riel de visualización es de 200 Mpa, la presión máxima es de 250 Mpa.
6. La cantidad de inyección de Common Rail, el tiempo de inyección y el número de inyecciones se pueden cambiar libremente.
7.Con protección de presión ultra alta, la presión del riel es de más de 250 Mpa y se apagará automáticamente.
8. Control automático de la temperatura del aceite ± 40 ℃
9. Con puerta protectora de vidrio, operación segura y fácil observación 10. Puede detectar el circuito de aceite del motor HEUI

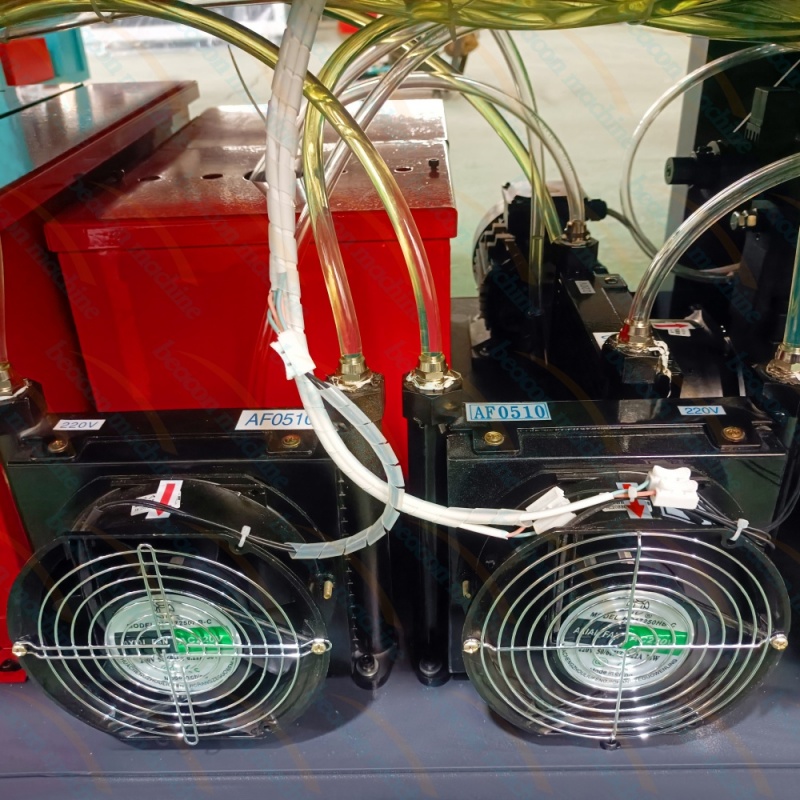

11. Control de temperatura del aceite mediante refrigeración por compresor (opcional).
12. Admite conexión a Internet para actualización remota
13. Con detección de tiempo de respuesta del inyector (opcional)

• Soporte de diagnóstico remoto: Asistencia remota en línea disponible para instalación, calibración y actualizaciones de software.

• 12 meses de garantía: La garantía completa de la máquina cubre piezas de repuesto y soporte remoto durante un año después de la entrega.

Servicio postventa y garantía

• Diagnóstico remoto: Soporte en línea mediante TeamViewer y herramientas de escritorio remoto para configuración de software, actualizaciones de perfiles de calibración y mejoras de base de datos.

• Suministro de repuestos: Repuestos originales disponibles para envío en 48 horas desde el centro de servicio regional.

• Capacitación e integración: Capacitación al operador presencial o remota cubriendo instalación, calibración y actualizaciones de software.

• Garantía de 12 meses: Garantía completa de la máquina cubre repuestos y soporte remoto durante un año después de la entrega.
