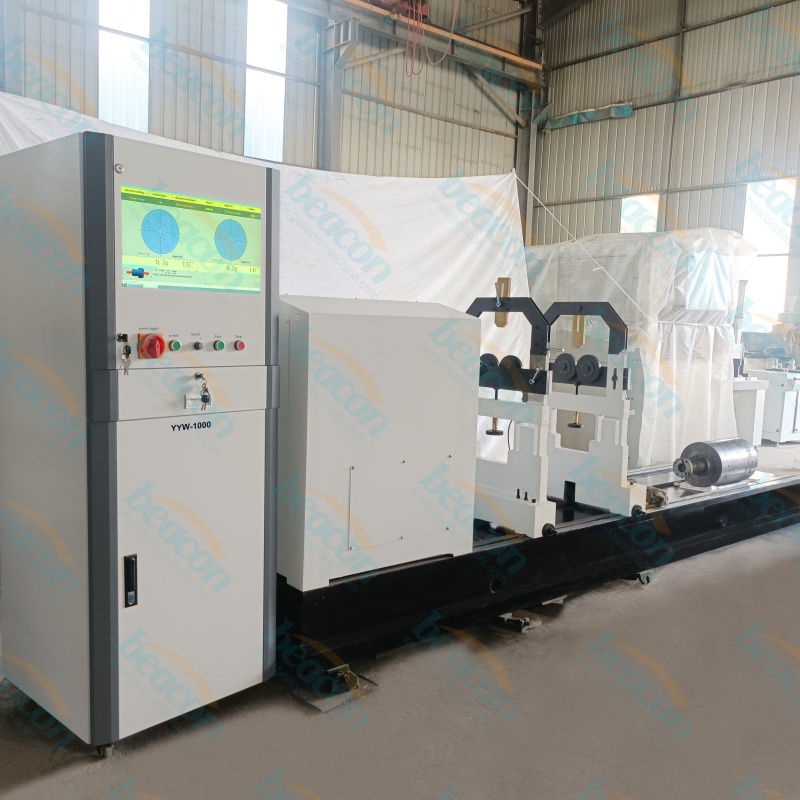

Máquina equilibradora dinámica horizontal universal de alta resistencia YYW-1000A

Aplicaciones de equilibrado en distintas industrias

Diseñada para talleres de producción, talleres de reparación y líneas de remanufactura, la plataforma de equilibrado admite rotores de turbocompresor, armaduras de micromotores, impulsores de ventiladores, impulsores de bombas y diversas piezas rotativas de alta velocidad. Las configuraciones de cojinete rígido y cojinete suave cubren piezas ligeras y pesadas.

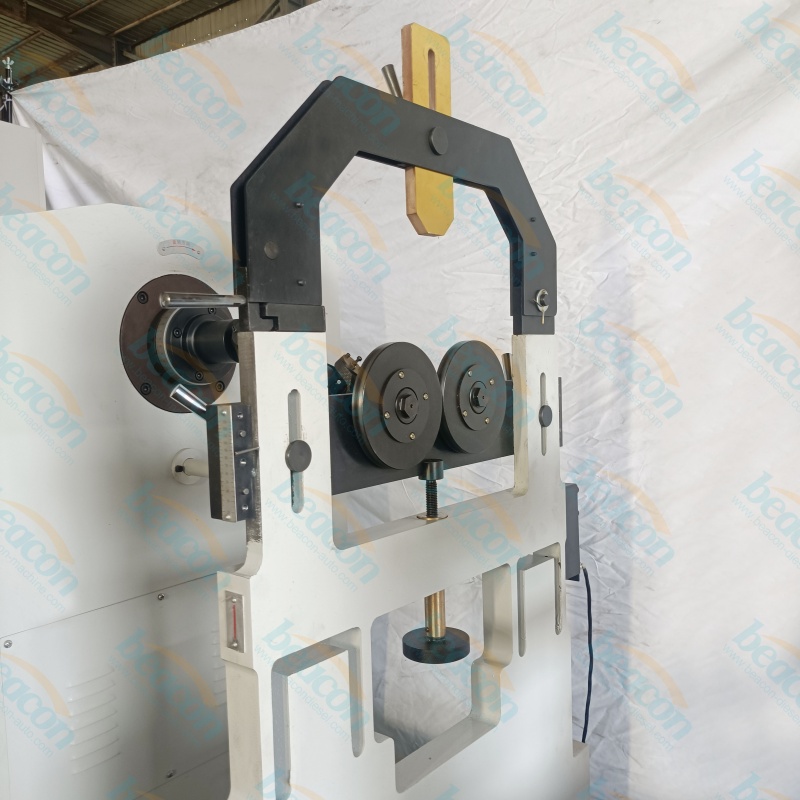

Tecnología de cojinete rígido y cojinete suave

El equilibrado con cojinete rígido opera en o por debajo de la primera resonancia de la suspensión, ofreciendo alta estabilidad y tolerancia para piezas pesadas. El equilibrado con cojinete suave opera por encima de la resonancia con mayor sensibilidad, ideal para rotores ligeros y componentes pequeños de alta velocidad como núcleos de turbocompresor.

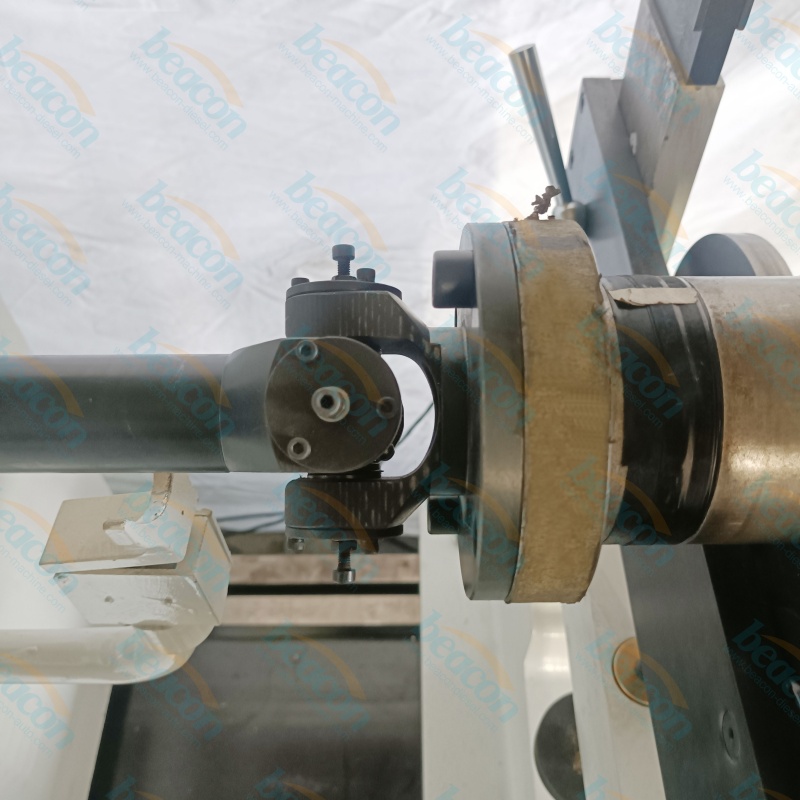

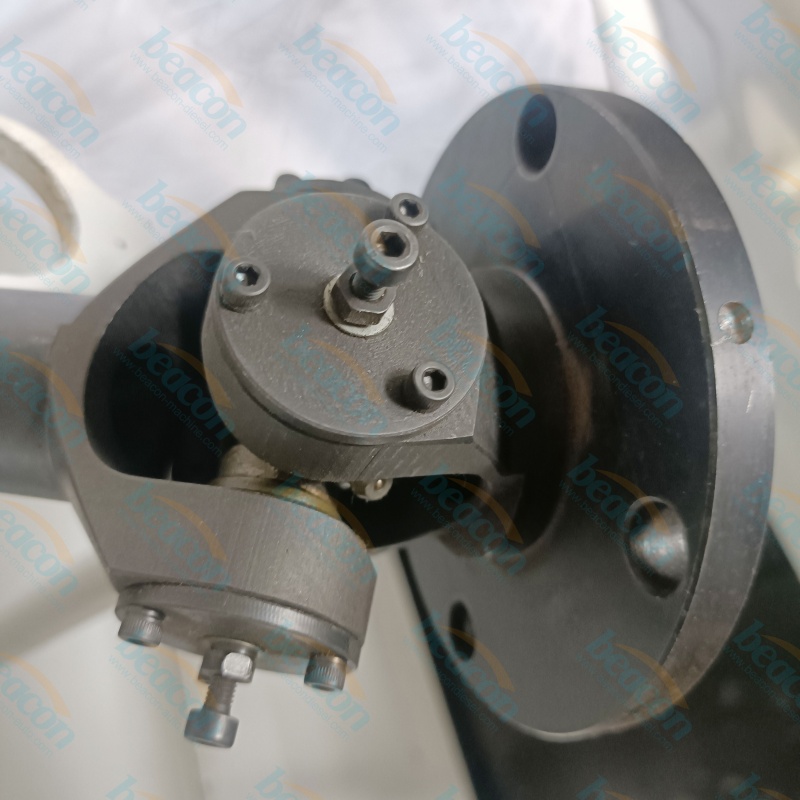

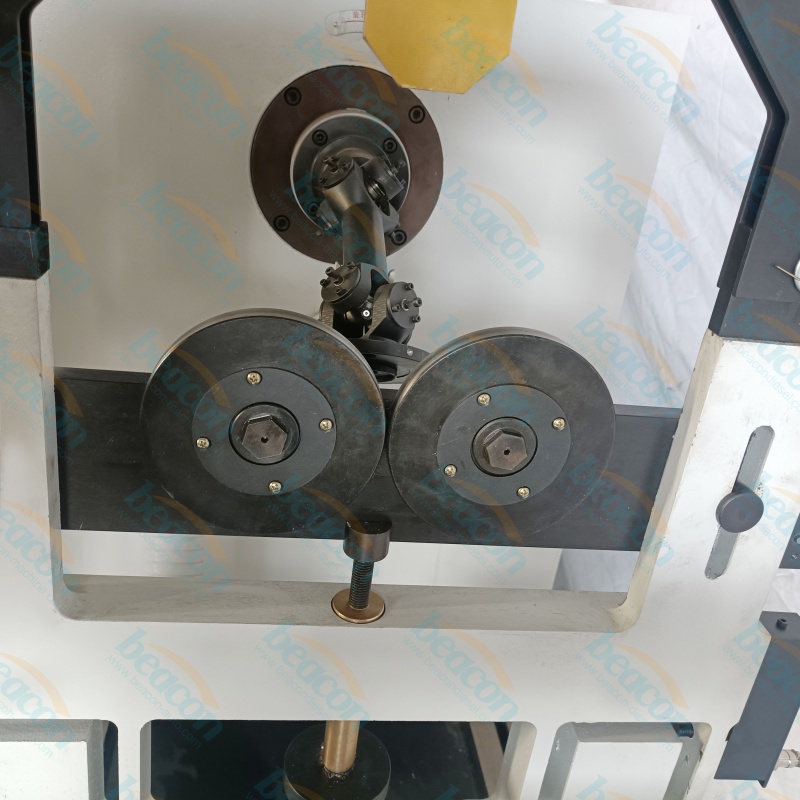

Accionamiento por junta universal y cardán

El accionamiento por junta universal permite el equilibrado preciso de ejes largos y piezas irregulares transmitiendo la rotación mediante acoplamientos flexibles. El cardán admite una gama más amplia de geometrías de rotor, incluidas poleas, volantes e impulsores multietapa.

Medición de precisión y reducción de desequilibrio

La instrumentación de medición calibrada alcanza niveles de desequilibrio residual típicamente inferiores a 1 g.mm/kg, con una tasa de reducción de desequilibrio igual o superior a 95 por ciento. La visualización en tiempo real de magnitud y fase admite corrección en uno o dos planos.

Preguntas frecuentes

P1. ¿Cuál es la diferencia entre equilibrado con cojinete rígido y cojinete suave?
El cojinete rígido opera por debajo de la primera resonancia de la suspensión y ofrece mayor estabilidad para rotores pesados. El cojinete suave opera por encima de la resonancia y aporta mayor sensibilidad para componentes ligeros como núcleos de turbocompresor.

P2. ¿Qué método de accionamiento se adapta a ejes largos y rotores irregulares?
La junta universal y el cardan admiten ejes largos, poleas y geometrías irregulares. El accionamiento por correa se utiliza típicamente para rotores ligeros compactos.

P3. ¿Qué rango de masa de pieza se admite?
La plataforma cubre un amplio rango de masa desde rotores sub-kilogramétricos hasta piezas industriales pesadas según el modelo seleccionado.

P4. ¿Se puede ajustar la velocidad de equilibrado durante la prueba?
Sí. La velocidad de equilibrado es variable de forma continua dentro del rango de RPM admitido para adaptarse al diseño del rotor y la distribución de peso.

P5. ¿Cuál es la tasa típica de reducción de desequilibrio?
Se puede alcanzar una tasa de reducción de desequilibrio del 95 por ciento o superior en condiciones estándar de calibración, con un desequilibrio residual típicamente inferior a 1 g.mm/kg.

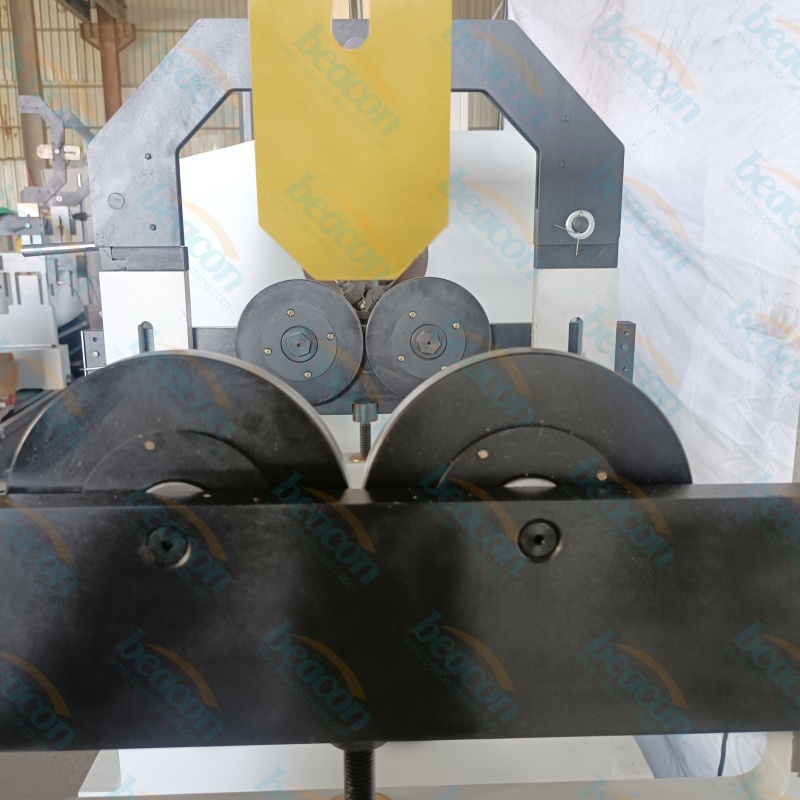

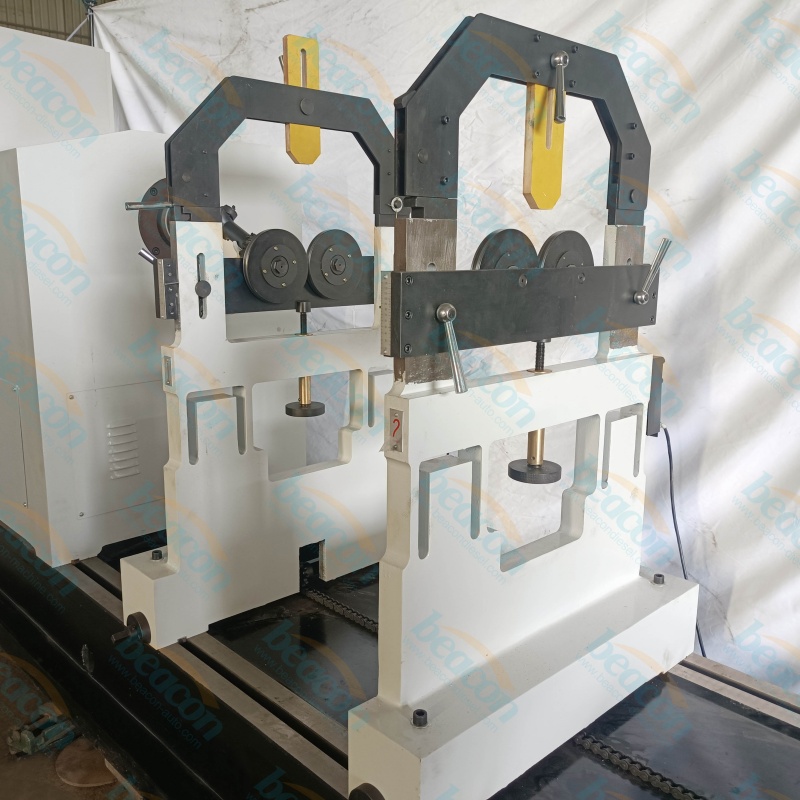

• Estabilidad de soporte duro:El diseño resistente permite grandes desequilibrios iniciales y garantiza que la bancada de la máquina permanezca estable bajo cargas industriales pesadas.

• Unidad de cardán de alto par:El sistema de transmisión de acoplamiento universal proporciona una rotación estable y potente, ideal para rotores que no pueden ser accionados por correas.

• Sistema GB-2000 avanzado:Cuenta con un sistema de microcomputadora basado en Windows con un convertidor A/D de alta velocidad, filtros controlados por programa y seguimiento de datos en tiempo real.

• Cama de máquina de hierro fundido:La estructura de la cama integralmente fundida absorbe eficazmente las vibraciones y garantiza precisión mecánica y durabilidad a largo plazo.

• Corrección multiplano:Admite mediciones de plano único, plano doble y plano de corrección múltiple, cumpliendo con los estándares de alta precisión G2.5 y G6.3.

• Control de velocidad de frecuencia variable:El modelo tipo "A" está equipado con un sistema de regulación de frecuencia variable para un ajuste preciso de las velocidades de equilibrio.

• Interfaz intuitiva:El gran monitor LCD muestra valores y fases de desequilibrio de forma intuitiva, lo que facilita a los operadores realizar correcciones rápidas y precisas.
